1,1 % Spannungsfall: CEE 32 A Industrie bei 25 m

Q: Wie groß ist der Spannungsabfall bei CEE 32 A Industrie auf 25 m?

Bei 32 A Nennstrom durch 25 m H07RN-F 5×6 mm² entsteht ein Spannungsabfall von 4,44 V — das sind 1,11 Prozent von 400 V dreiphasiger Drehstrom.

Q: Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 1,11 Prozent ist dieser Wert unter beiden Grenzen.

Q: Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für dreiphasiger Drehstrom: 32 A Strom, 6 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,9, Einfachlänge 25 m.

Q: Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 32 A und 25 m rund 157,9 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Q: Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 157,9 W auf rund 79,0 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

Q: H07RN-F oder NYY-J für CEE 32 A?

H07RN-F ist die flexible Gummischlauchleitung für mobilen Einsatz (Baustellen, Schweißgeräte, Maschinenumsetzung). NYY-J ist die PVC-Mantelleitung für feste Verlegung auf Kabeltrasse oder im Erdreich. Hier gerechnet mit H07RN-F 5×6 mm²; NYY-J gibt bei fester Verlegung etwas besser Wärme ab.

Haben Sie bereits ein Kabel verlegt? Prüfen Sie hier, ob es für eine CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90) ausreicht. Typisches Standardkabel: H07RN-F 5×6 mm² · 32 A · Drehstrom 400 V

Spannungsfall bei 25 m

1,11 %

Absolut

4,44 V

Verlustleistung

157,9 W

Compliance

Norm-konform

Kurzantwort

Ihr H07RN-F 5×6 mm²-Kabel hat bei 32 A und 25 m Leitungslänge einen Spannungsfall von 1,11 % (4,44 V). Das liegt innerhalb der 5 Prozent Empfehlung der DIN VDE 0100-520 — das Kabel ist für diese Anwendung zulässig.

Grundlage: DIN VDE 0100-520, physikalische Spannungsabfall-Formel

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve CEE 32 A Industrie (H07RN-F 5×6 mm²)

Verlauf des relativen Spannungsabfalls über die einfache Leitungslänge für 32 A Nennstrom auf H07RN-F 5×6 mm². Die gestrichelten Linien markieren die Compliance-Schwellen 3 % (Beleuchtung) und 5 % (Geräte) nach DIN VDE 0100-520.

Weitere Berechnungen für CEE 32 A Industrie

Passende Folgeberechnungen für diese Parameter-Kombination.

CEE 32 A Industrie neu auslegen — Kabelquerschnitt-Rechner

Normgerechte Auslegung nach Thermik + Spannungsfall für die CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90)

Strombelastbarkeit 6 mm² im Schaltschrank

Wie viel Strom traegt dieser Querschnitt im Kabelkanal bei 55 °C?

Leitungsschutz für CEE 32 A Industrie

Charakteristik und Nennstrom nach DIN VDE 0100-430

Schleifenimpedanz CEE 32 A Industrie

Abschaltbedingung im TN-System nach DIN VDE 0100-410

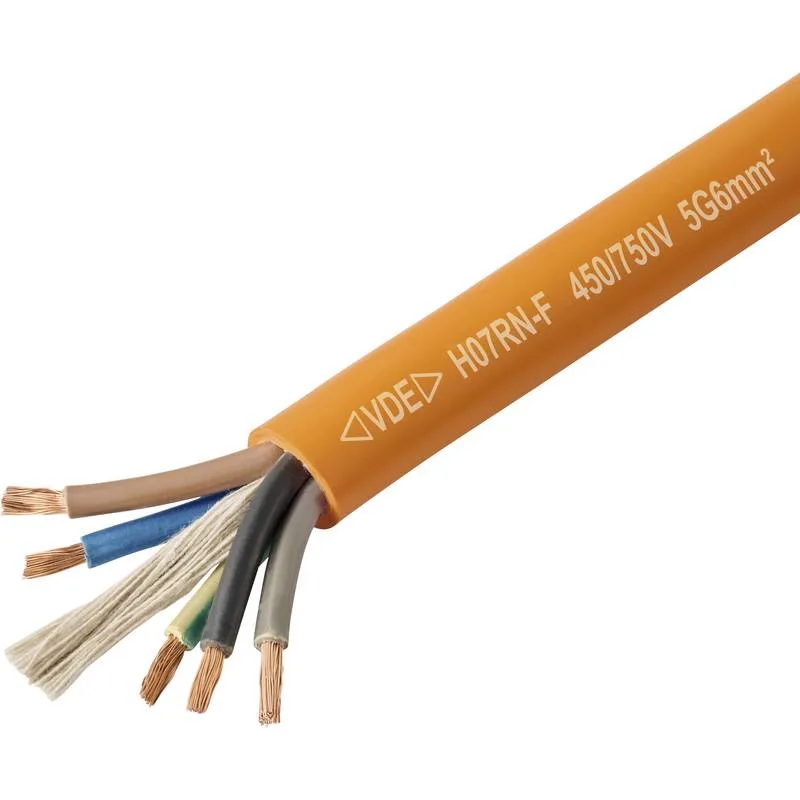

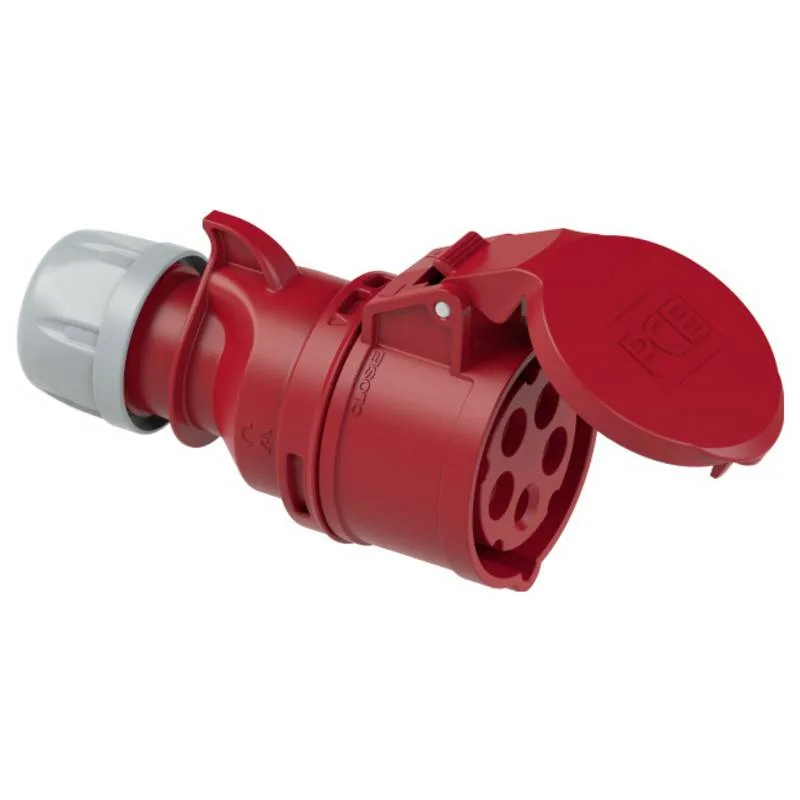

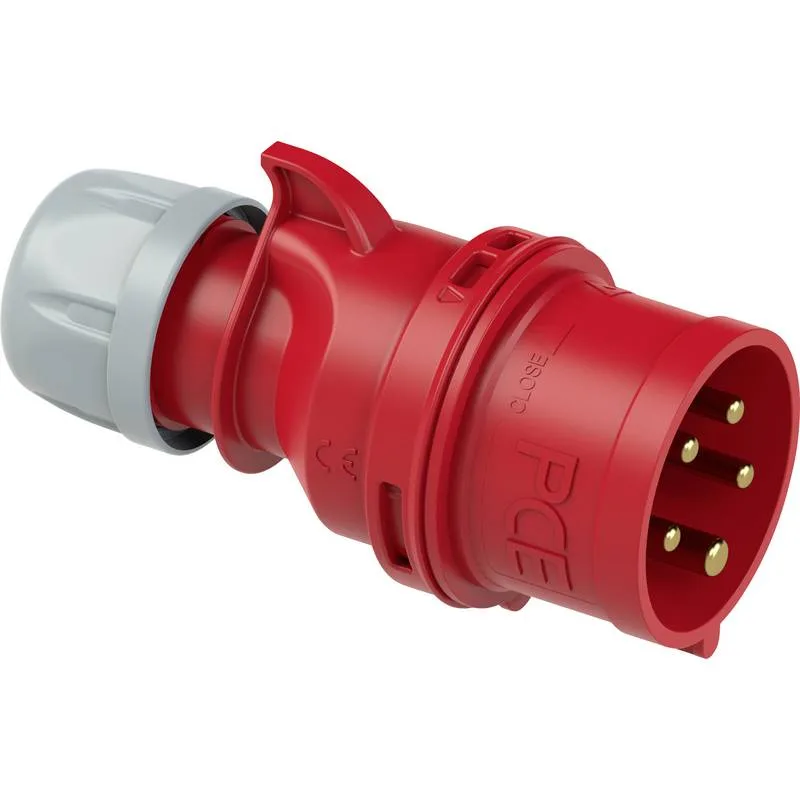

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellen Bezugsquellen — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Wie viel Spannungsabfall habe ich bei welcher Länge?

Spannungsfall-Tabelle für H07RN-F 5×6 mm² bei 32 A (CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90)): Werte pro Leitungslänge von 5 m bis 50 m mit absoluter Spannungsdifferenz, Verlustleistung und Compliance-Bewertung. Auch bei 50 m bleibt die Kombination unter der 5 %-Grenze nach DIN VDE 0100-520.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
5 m	0,89 V	0,22 %	31,6 W	Licht & Geräte
10 m	1,78 V	0,44 %	63,2 W	Licht & Geräte
15 m	2,67 V	0,67 %	94,7 W	Licht & Geräte
20 m	3,55 V	0,89 %	126,3 W	Licht & Geräte
25 m	4,44 V	1,11 %	157,9 W	Licht & Geräte
30 m	5,33 V	1,33 %	189,5 W	Licht & Geräte
40 m	7,11 V	1,78 %	252,6 W	Licht & Geräte
50 m	8,88 V	2,22 %	315,8 W	Licht & Geräte

Gruen = unter 3 % (alle Anwendungen inkl. Beleuchtung) · Orange = unter 5 % (Geräte und Steckdosen) · Rot = über 5 % (nicht normkonform, Querschnitt erhöhen).

Ihr Kabel — reicht es für eine CEE 32 A Industrie?

Querschnitts-Vergleich bei 32 A und 25 m (CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90)): 4 mm² → 1,7 % · 6 mm² → 1,1 % · 10 mm² → 0,7 % · 16 mm² → 0,4 %.

Kabelquerschnitt	Spannungsfall	Verlust	Status
4 mm² Cu	1,7 %	237 W	✓ Optimal
6 mm² Cu Standard	1,1 %	158 W	✓ Optimal
10 mm² Cu	0,7 %	95 W	✓ Optimal
16 mm² Cu	0,4 %	59 W	✓ Optimal

Bei 25 m Leitungslänge und 32 A. Für Neuauslegungen → Kabelquerschnitt-Rechner nutzen.

Ab welcher Länge wird es kritisch?

Licht-tauglich (< 3 %)

alle 50 m

Geräte-tauglich (< 5 %)

bis 50 m

Querschnitt erhöhen

—

Für die CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90) mit H07RN-F 5×6 mm² ist die Installation auf allen hier berechneten Längen unkritisch. Auch bei der maximal tabellierten Länge von 50 m bleibt die Installation innerhalb der 5-Prozent-Empfehlung.

Was heißt das für meine Installation?

Der rote CEE-32-A-Steckverbinder versorgt mobile Industrielasten bis rund 22 kW (Baustellenverteiler, Schweißgeräte, Kompressoren). Der induktive Lastcharakter mit cosφ ≈ 0,9 erhöht den Spannungsfall gegenüber einer 22-kW-Wallbox mit cosφ 1,0 um rund 10 Prozent bei gleichem Strom. Gummileitung H07RN-F 5×6 mm² ist bei mobilem Einsatz der gängige Standard.

Auf 25 m Leitungslänge bei 32 A durch 6 mm² Kupfer bei einer Betriebstemperatur von 70 °C ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Drehstrom gilt ΔU = (√3 · L · I · cos φ) / (κ · A), wobei nur der Wirkstrom die Spannungsabfall-rechnung beeinflusst und der Rückleiter entfällt. Das Ergebnis: 4,44 V absoluter Spannungsabfall, 1,11 Prozent vom Nennwert.

Mit 1,11 Prozent bleibt die Leitung deutlich unter der strengen 3-Prozent-Empfehlung für Beleuchtungsstromkreise. Für die CEE 32 A Industrie-Anwendung ist diese Dimensionierung komfortabel, und auch eine Reserve für mögliche Verlängerungen ist vorhanden.

Die Verlustleistung des Leiters beträgt 157,9 W und wird als Wärme an die Umgebung abgegeben. Über eine Stunde Vollast entspricht das 0,158 kWh Wärmeverlust, die den Nutzungsgrad der Installation minimal, aber kumulativ spürbar reduzieren.

Eingangswerte und Konstanten

Anwendung	CEE 32-A-Steckverbinder dreiphasig (32 A, cosφ 0,90)
Kabeltyp	H07RN-F 5×6 mm²
Empfohlene Absicherung	B32 (3-polig)
Leiterquerschnitt	6 mm²
Leitermaterial	Kupfer (Cu)
Nennstrom	32 A
Nennspannung	400 V
Stromart	Drehstrom 400 V
Leistungsfaktor cos φ	0,9
Leitertemperatur (angenommen)	70 °C
Leitfaehigkeit κ bei 70 °C	46,8 m/(Ω·mm²)

Berechnet am 2026-05-21. Grundlage: physikalische Spannungsabfall-Formel bei 70 °C Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{3 \cdot L \cdot I \cdot cos φ}{κ \cdot A}

ΔU: Spannungsabfall auf der Leitung (V)
L: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
cos φ: Leistungsfaktor
κ: Spezifische Leitfaehigkeit bei Betriebstemperatur (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Temperaturabhaengigkeit der Leitfaehigkeit

κ (T) = \frac{κ _{20}}{1 + α \cdot ( T - 20 )}

κ_20: Cu 56 bzw. Al 35 (m/(Ω·mm²))
α: Cu 0,00393, Al 0,00403 (1/K)
T: Leitertemperatur (°C)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wie groß ist der Spannungsabfall bei CEE 32 A Industrie auf 25 m?

Bei 32 A Nennstrom durch 25 m H07RN-F 5×6 mm² entsteht ein Spannungsabfall von 4,44 V — das sind 1,11 Prozent von 400 V dreiphasiger Drehstrom.

Welcher Spannungsabfall ist normativ zulässig?

DIN VDE 0100-520 empfiehlt maximal 3 Prozent für Licht und 5 Prozent für Geräte/Steckdosen. Mit 1,11 Prozent ist dieser Wert unter beiden Grenzen.

Wie wurde gerechnet?

Klassische Spannungsabfall-Formel für dreiphasiger Drehstrom: 32 A Strom, 6 mm² Querschnitt, Kupfer bei 70 °C (κ ≈ 46,8 m/Ω·mm²), cos φ 0,9, Einfachlänge 25 m.

Wie viel Verlustleistung geht verloren?

Die ohmsche Verlustleistung im Leiter beträgt bei 32 A und 25 m rund 157,9 W. Diese Energie wird als Wärme abgegeben und senkt den Gesamtwirkungsgrad geringfügig.

Kann ich mit größerem Querschnitt Energie sparen?

Ja. Da die Verlustleistung proportional zum Widerstand ist, halbiert eine Verdoppelung des Querschnitts die Verluste — hier von 157,9 W auf rund 79,0 W. Bei Dauerlasten (Wallbox, Wärmepumpe) rechnet sich das über Jahre.

H07RN-F oder NYY-J für CEE 32 A?

H07RN-F ist die flexible Gummischlauchleitung für mobilen Einsatz (Baustellen, Schweißgeräte, Maschinenumsetzung). NYY-J ist die PVC-Mantelleitung für feste Verlegung auf Kabeltrasse oder im Erdreich. Hier gerechnet mit H07RN-F 5×6 mm²; NYY-J gibt bei fester Verlegung etwas besser Wärme ab.

Fachbegriffe in diesem Text

Leitfähigkeit κ

Die Materialeigenschaft, die angibt, wie gut ein Leiter elektrischen Strom durchlässt — Kehr…

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Verlustleistung P_v

Die Leistung, die als Wärme im Leiter in die Umgebung abgegeben wird und als Nutzenergie ver…

Leiterwiderstand R

Der elektrische Widerstand einer Leitung in Ohm — abhängig von Länge, Querschnitt, Leitfähig…

Drehstrom 3~ oder AC3

Ein System aus drei um 120° phasenverschobenen Wechselströmen mit 400 V zwischen den Außenle…

Normative Grundlagen

DIN VDE 0100-520 — Errichtung von Niederspannungsanlagen: Auswahl und Errichtung elektrischer Betriebsmittel, Kabel und Leitungen
DIN VDE 0100-410 — Schutz gegen elektrischen Schlag
IEC 60364-5-52 — Strombelastbarkeit elektrischer Leiter

Die Grenzwerte (3 Prozent für Beleuchtung, 5 Prozent für Geräte) sind Empfehlungen der DIN VDE 0100-520. In Sonderfaellen (z.B. Motorstart, Schutzpotentialausgleich) gelten abweichende Anforderungen.
