Leitungsschutzschalter D 32 A 1-polig

Wo der D32 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

32 A

Charakteristik: D
Polzahl: 1-polig
Schaltvermögen: 10 kA

Kurzantwort

D32 ist ein 1-poliger Leitungsschutzschalter mit 32 A Nennstrom und D-Charakteristik. Magnetische Auslösung im Bereich 10 bis 20×I_n (bei 32 A also 320 bis 640 A). Typischer Einsatz: Anwendungen mit hohen Einschaltströmen wie Trafos, Schweißgeräte und große Motoren.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

C32 oder D32? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt D32?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Direktanlauf-Drehstrommotor (10 kW)	Typischer Einsatz	Maschinen mit Direktanlauf und Anlaufstrom 10×I_n — D32 mit 6 mm² Cu.
Industrie-Trafo 10 kVA	Empfohlen	Großer Toroidkern mit hohem Magnetisierungs-Inrush.
Schwerlast-Schweißanlage	Empfohlen	Lichtbogen-Schweißgerät mit hohem Spitzenstrom-Bedarf.
Wallbox 22 kW	Ungeeignet	Ohne nennenswerten Anlaufstrom — der Absicherungs-Rechner empfiehlt B32 3-polig.
Vorzähler-Hauptanschluss Wohngebäude	Ungeeignet	NH-Schmelzsicherung gG ist hier selektivitäts-fester.
Standard-Endstromkreise	Ungeeignet	Endkreise immer mit B/C — D nur bei begründetem Inrush-Bedarf.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	D
Nennstrom	32 A
Polzahl	1 polig
Bemessungsschaltvermögen	10 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	10 bis 20 × I_n (320 bis 640 A)
Übliche Querschnitte	6 / 10 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MDN132	nicht im Sortiment unserer Partner
ABB	System pro M compact S200	S201-D32	nicht im Sortiment unserer Partner

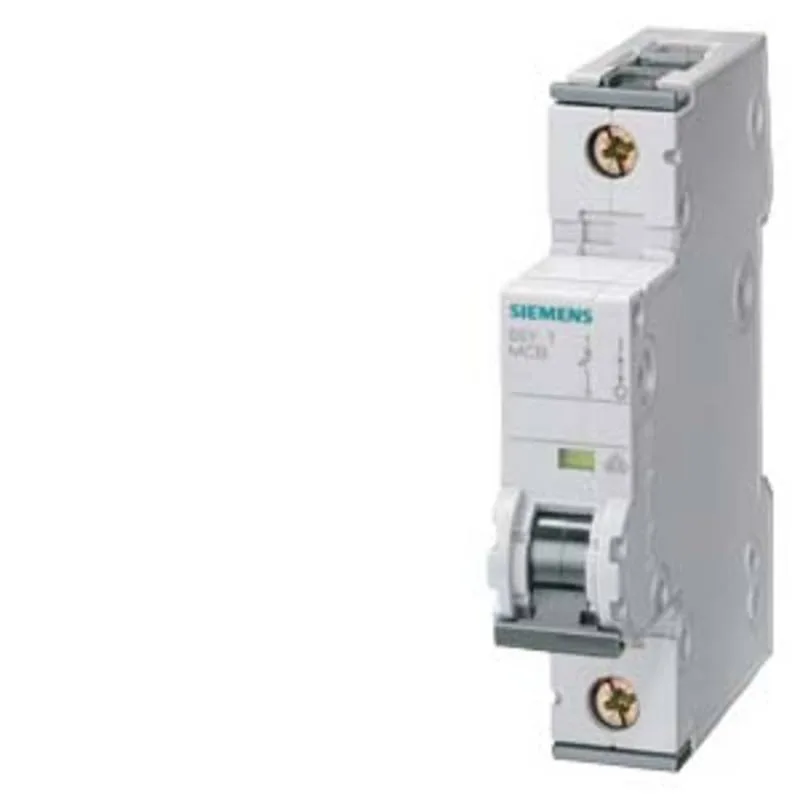

Siemens	5SY	5SY4132-8	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann D32 statt einer anderen Charakteristik?

Die D-Charakteristik löst magnetisch im Bereich 10 bis 20×I_n aus, bei 32 A also zwischen 320 und 640 A. Typischer Einsatz: Anwendungen mit hohen Einschaltströmen wie Trafos, Schweißgeräte und große Motoren. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Wann ist D32 ungeeignet?

D32 ist nicht die richtige Wahl bei Wallbox 22 kW und Vorzähler-Hauptanschluss Wohngebäude. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Lässt sich D32 selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei D32 hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Welche Normen regeln D32?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
