Leitungsschutzschalter D 20 A 1-polig

Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für D20 — auf einen Blick.

Nennstrom

20 A

Charakteristik

Polzahl

1-polig

Schaltvermögen

6 kA

Kurzantwort

D20 ist ein 1-poliger Leitungsschutzschalter mit 20 A Nennstrom und D-Charakteristik. Magnetische Auslösung im Bereich 10 bis 14×I_n, geeignet für Anwendungen mit hohen Anlaufströmen wie Trafos und große Motoren.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt D20?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Großer Druckluftkompressor (4 kW)	Pflicht	Kolben-Anlauf mit Inrush 12×I_n — D-Charakteristik notwendig.
Werkzeugmaschine mit Direktanlauf	Empfohlen	Drehmaschine, Fräse mit hohem Anlaufmoment.
Großer Schweißtrafo	Empfohlen	Konventioneller Trafo-Schweißer mit 4–5 kVA Eingangsleistung.
Pumpe (Heizung)	Kompatibel	Geht, aber C20 ist meistens günstiger und reicht aus.
Standard-Steckdose	Ungeeignet	Im Endkreis Endkundenseite nicht zulässig.
Beleuchtungskreis	Ungeeignet	Träge magnetische Auslösung gefährdet Schleifenimpedanz-Bedingung.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	D
Nennstrom	20 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	10 bis 14 × I_n
Übliche Querschnitte	2.5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.

Hersteller	Serie	Typnummer	Bezug / Datenblatt
Hager	MZ-Reihe	MDN120	Datenblatt suchen →
ABB	System pro M compact S200	S201-D20	Datenblatt suchen →

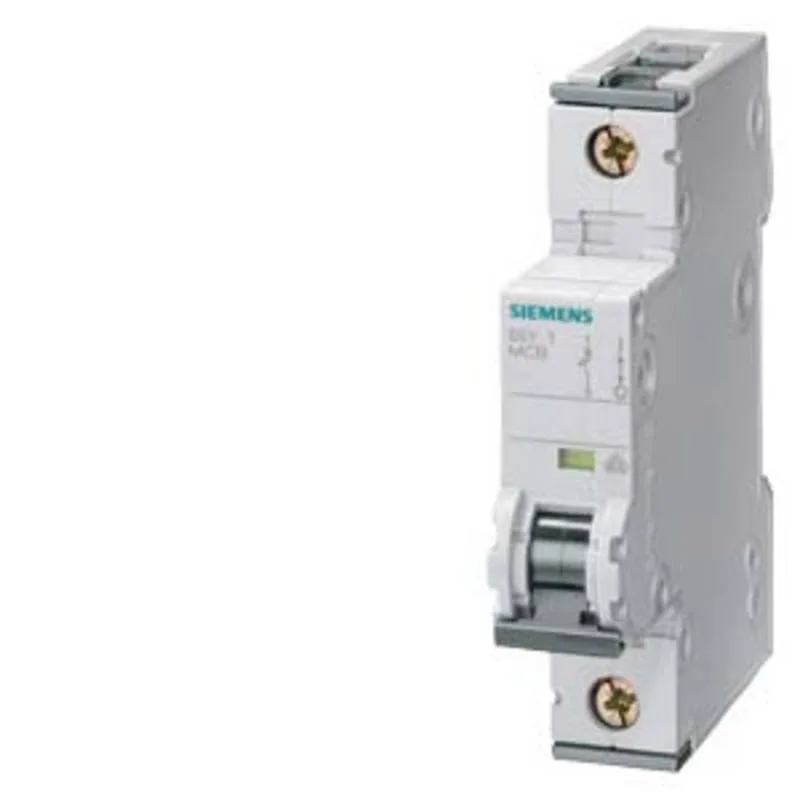

Siemens	5SY	5SY4120-8	Hersteller-PDF →

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wann ist D20 ungeeignet?

D20 ist nicht die richtige Wahl bei Standard-Steckdose und Beleuchtungskreis. Die genauen Begründungen stehen in der Eignungs-Tabelle weiter oben — sie folgen entweder normativen Vorgaben oder technischen Grenzen der Komponente.

Wann D20 statt einer anderen Charakteristik?

Die D-Charakteristik löst magnetisch im Bereich 10 bis 14×I_n aus. Das passt zu Anwendungen mit hohen Anlaufströmen wie Trafos und große Motoren. Bei deutlich höheren Inrush-Strömen (Trafos, große Motoren) oder weichen Halbleiterlasten wäre eine andere Charakteristik richtig — siehe die Anwendungsmatrix oben für die konkrete Eignung.

Welcher Leitungsquerschnitt zu D20?

D20 koordiniert nach DIN VDE 0100-430 typisch mit 2.5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln D20?

D20 ist nach DIN EN 60898-1, DIN VDE 0100-430 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.

Fachbegriffe in diesem Text

Leitungsschutzschalter

Wiedereinschaltbares Schutzelement mit zwei Auslöse-Mechanismen — thermisch (Bimetall) gegen…

LS-Charakteristik

Bezeichnet das Vielfache des Nennstroms, bei dem die magnetische Auslösung des LS instantan …

Schaltvermögen I_cu / I_cs

Der maximale Kurzschlussstrom, den ein Schutzgerät einmal (I_cu) oder wiederholbar (I_cs) si…

Selektivität

Eigenschaft hintereinander geschalteter Schutzorgane (Sicherungen, LS-Schalter), bei einem F…
