Leitungsschutzschalter B 20 A 1-polig

Wo der B20 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

20 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B20 ist ein 1-poliger Leitungsschutzschalter mit 20 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 20 A also 60 bis 100 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B20 oder C20? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B20?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Warmwasserspeicher 4 kW (Festanschluss 230 V)	Empfohlen	Rund 17 A Dauerlast, rein ohm'sch — B20 mit 2,5 mm² Cu; die Koordination prüft der Absicherungs-Rechner.
Hauptkreis Küche (mehrere Steckdosen)	Ungeeignet	Schuko-Steckdosen sind für 16 A bemessen — ein B20 begrenzt die Last der einzelnen Steckdose nicht. Üblich: B16.
Außensteckdose mit Werkzeug	Ungeeignet	Auch hier begrenzt erst ein 16-A-Schutzorgan die Belastung der Schuko-Steckdose — B16, dazu RCD 30 mA.
Wallbox 11 kW	Ungeeignet	Dreiphasig, 16 A je Außenleiter — der Absicherungs-Rechner empfiehlt B16 3-polig.
Beleuchtungskreis	Ungeeignet	Überdimensioniert für 1,5-mm²-Lichtleitungen — B10 oder B16.
Motor-Anschluss (Pumpe)	Ungeeignet	Anlaufstrom > 5×I_n — Auslösung bereits im Anlauf.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	20 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (60 bis 100 A)
Übliche Querschnitte	2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

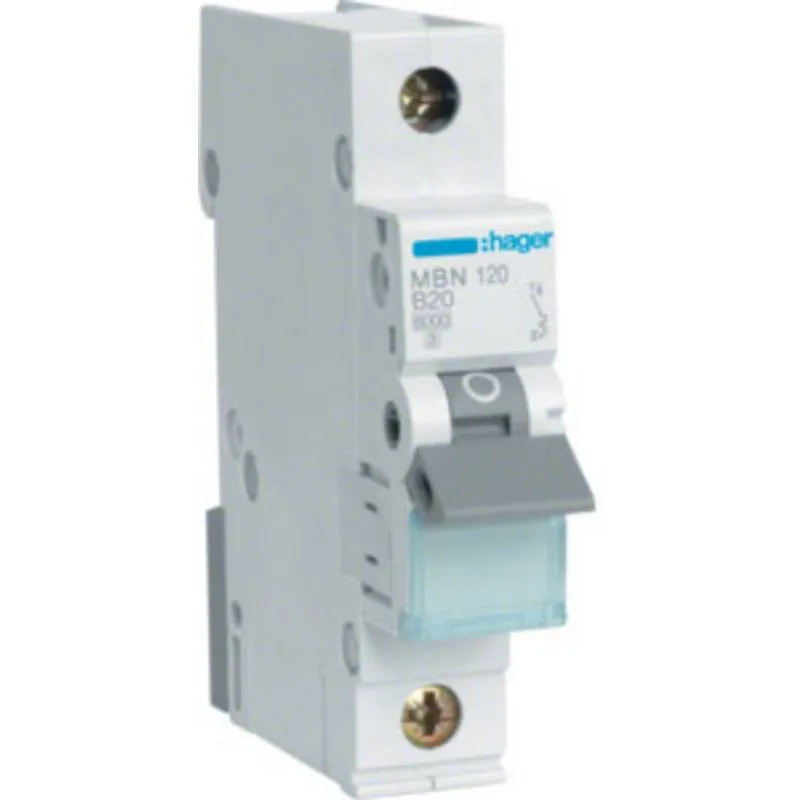

Hager	MZ-Reihe	MBN120	Preis bei Conrad prüfen → *

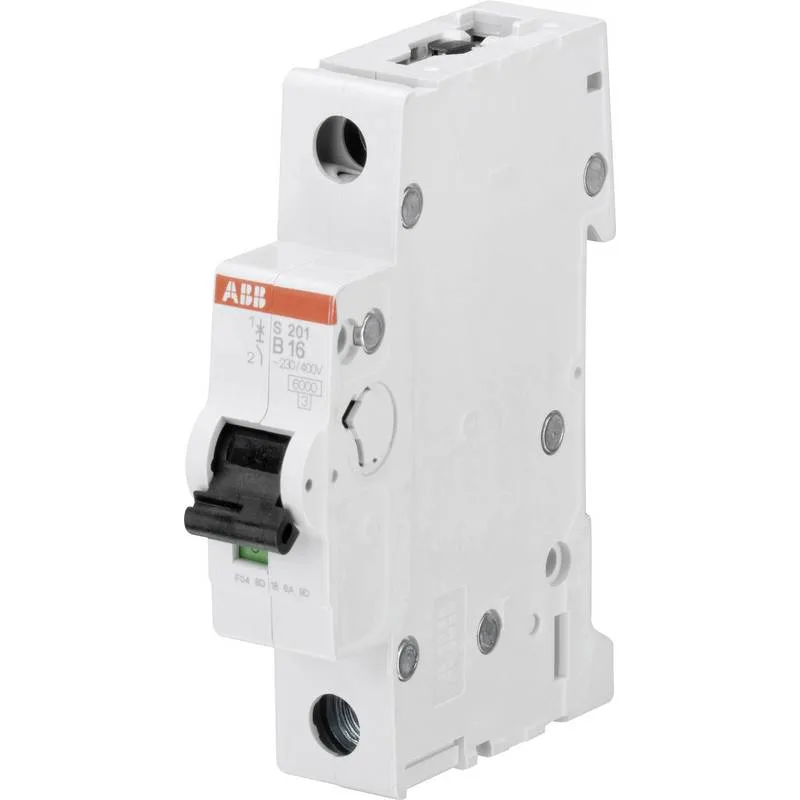

ABB	System pro M compact S200	S201-B20	Preis bei Conrad prüfen → *

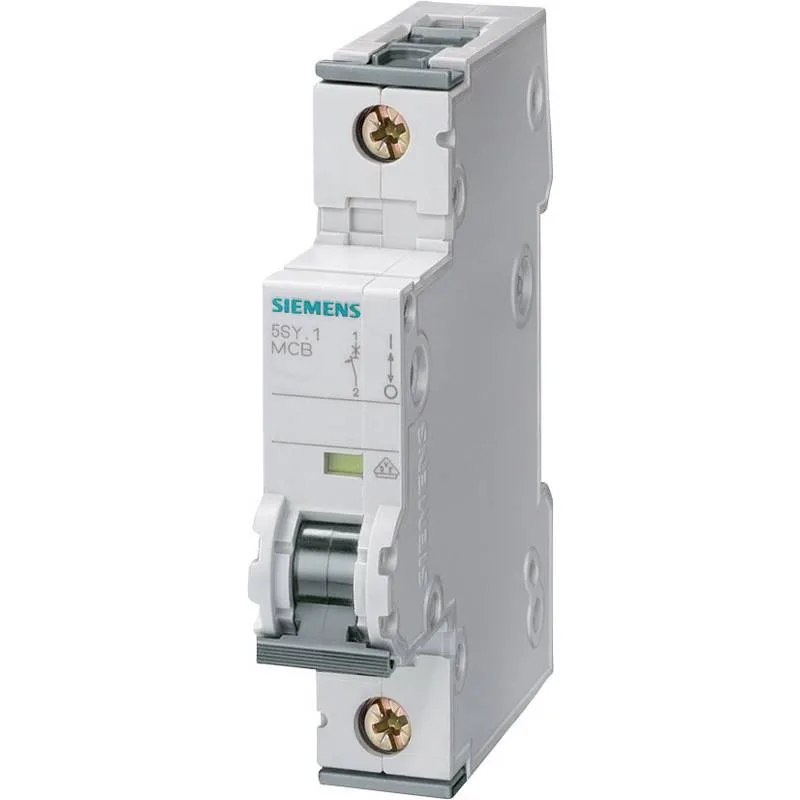

Siemens	5SY	5SY4120-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Leitungsquerschnitt zu B20?

B20 koordiniert nach DIN VDE 0100-430 typisch mit 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann B20 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 20 A also zwischen 60 und 100 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Wann ist B20 ungeeignet?

B20 ist nicht die richtige Wahl bei Hauptkreis Küche (mehrere Steckdosen) und Außensteckdose mit Werkzeug. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln B20?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
