Leitungsschutzschalter C 10 A 1-polig

Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für C10 — auf einen Blick.

Nennstrom

10 A

Charakteristik

Polzahl

1-polig

Schaltvermögen

6 kA

Kurzantwort

C10 ist ein 1-poliger Leitungsschutzschalter mit 10 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n, geeignet für gemischte Lasten mit moderaten Einschaltströmen.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C10?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Server-Rack Stromversorgung	Pflicht	Schaltnetzteile in Servern erzeugen kurze Inrush-Spitzen, C-Charakteristik hält stabil.
PC-Arbeitsplatz mit Bildschirm	Empfohlen	Bildschirme und Computer-Netzteile mit moderaten Anlaufströmen.
Kühlgeräte (Klimaanlage Splitgerät)	Empfohlen	Kompressor-Anlauf mit Drosseln — passt zur C-Charakteristik.
Standard-Steckdose 16 A	Kompatibel	Funktional, aber B-Charakteristik ist günstiger.
Wallbox 11 kW	Ungeeignet	Dauerlast 16 A überschreitet C10.
Großmotor / Trafo	Ungeeignet	Inrush-Strom über 10×I_n — D-Charakteristik nehmen.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	10 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n
Übliche Querschnitte	1.5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.

Hersteller	Serie	Typnummer	Bezug / Datenblatt
Hager	MZ-Reihe	MCN110	Bei Conrad ansehen → *

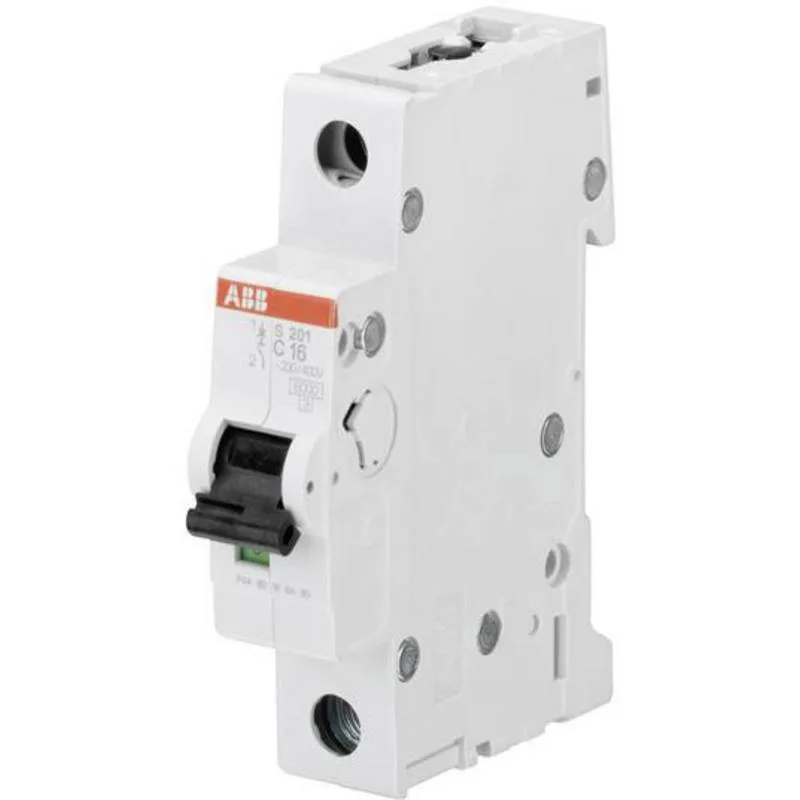

ABB	System pro M compact S200	S201-C10	Bei Conrad ansehen → *

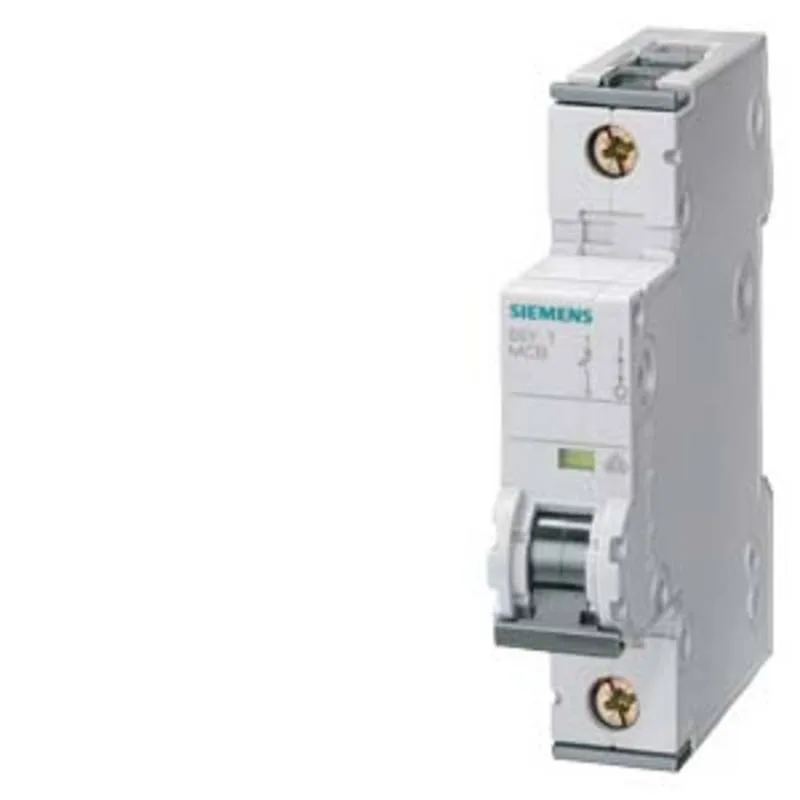

Siemens	5SY	5SY4110-7	Bei Conrad ansehen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Wann C10 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus. Das passt zu gemischte Lasten mit moderaten Einschaltströmen. Bei deutlich höheren Inrush-Strömen (Trafos, große Motoren) oder weichen Halbleiterlasten wäre eine andere Charakteristik richtig — siehe die Anwendungsmatrix oben für die konkrete Eignung.

Wann ist C10 ungeeignet?

C10 ist nicht die richtige Wahl bei Wallbox 11 kW und Großmotor / Trafo. Die genauen Begründungen stehen in der Eignungs-Tabelle weiter oben — sie folgen entweder normativen Vorgaben oder technischen Grenzen der Komponente.

Welcher Leitungsquerschnitt zu C10?

C10 koordiniert nach DIN VDE 0100-430 typisch mit 1.5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln C10?

C10 ist nach DIN EN 60898-1, DIN VDE 0100-430 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.

Fachbegriffe in diesem Text

Leitungsschutzschalter

Wiedereinschaltbares Schutzelement mit zwei Auslöse-Mechanismen — thermisch (Bimetall) gegen…

LS-Charakteristik

Bezeichnet das Vielfache des Nennstroms, bei dem die magnetische Auslösung des LS instantan …

Schaltvermögen I_cu / I_cs

Der maximale Kurzschlussstrom, den ein Schutzgerät einmal (I_cu) oder wiederholbar (I_cs) si…

Selektivität

Eigenschaft hintereinander geschalteter Schutzorgane (Sicherungen, LS-Schalter), bei einem F…

Nächste Schritte

Passende Folgeberechnungen für diese Parameter-Kombination.

Kabelquerschnitt-Rechner

Auslegung passender Cu-Querschnitte fuer C10
