Leitungsschutzschalter C 20 A 1-polig
Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für C20 — auf einen Blick.
Nennstrom
Kurzantwort
C20 ist ein 1-poliger Leitungsschutzschalter mit 20 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n, geeignet für gemischte Lasten mit moderaten Einschaltströmen.
Grundlage: DIN EN 60898-1 · DIN VDE 0100-430
Wann passt C20?
Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.
| Anwendung | Eignung | Begründung |
|---|---|---|
| Heizungspumpe (Brauchwasser, Heizung) | Pflicht | Pumpen-Inrush 5–8×I_n im C-Bereich, B20 würde sporadisch auslösen. |
| Druckluftkompressor (Heimwerkstatt) | Empfohlen | Kolbenkompressor mit Anlauf-Spitze — C20 mit 2,5 mm² Cu. |
| Werkstatt-Hauptanschluss | Empfohlen | Mehrere kleine Maschinen parallel an einer Verteilung. |
| Standard-Wohnsteckdose | Kompatibel | B20 ist günstiger, C20 nur bei elektronischen Geräten lohnenswert. |
| Großer Asynchronmotor | Ungeeignet | Anlaufstrom > 10×I_n — D-Charakteristik erforderlich. |
| Beleuchtungs-Hauptkreis | Ungeeignet | Überdimensioniert — B-Charakteristik schaltet schneller bei Kurzschluss. |
Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.
Technische Daten
| Charakteristik | C |
|---|---|
| Nennstrom | 20 A |
| Polzahl | 1 polig |
| Bemessungsschaltvermögen | 6 kA (I_cs nach DIN EN 60898-1) |
| Magnet-Auslöseverhältnis | 5 bis 10 × I_n |
| Übliche Querschnitte | 2.5 mm² Cu |
Modelle gängiger Hersteller
Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.
| Hersteller | Serie | Typnummer | Bezug / Datenblatt |
|---|---|---|---|

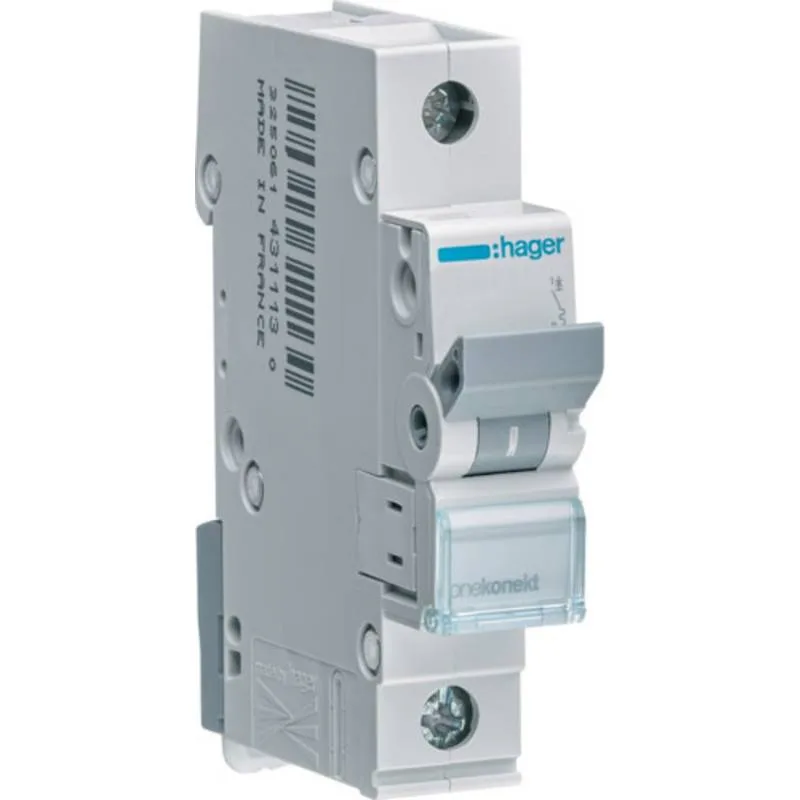

| Hager | MZ-Reihe | MCN120 | Bei Conrad ansehen → * |

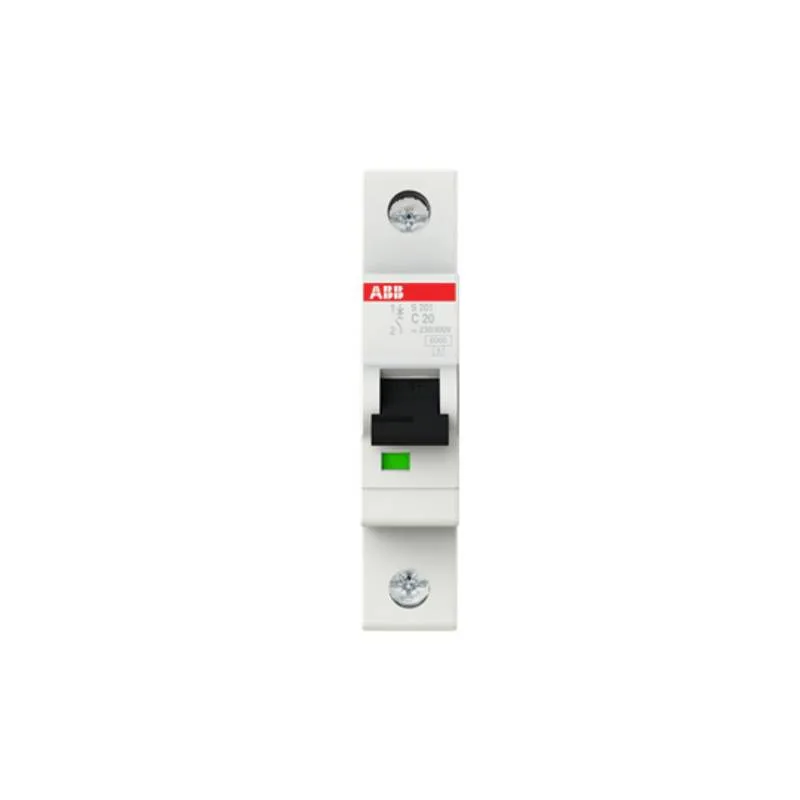

| ABB | System pro M compact S200 | S201-C20 | Bei Conrad ansehen → * |

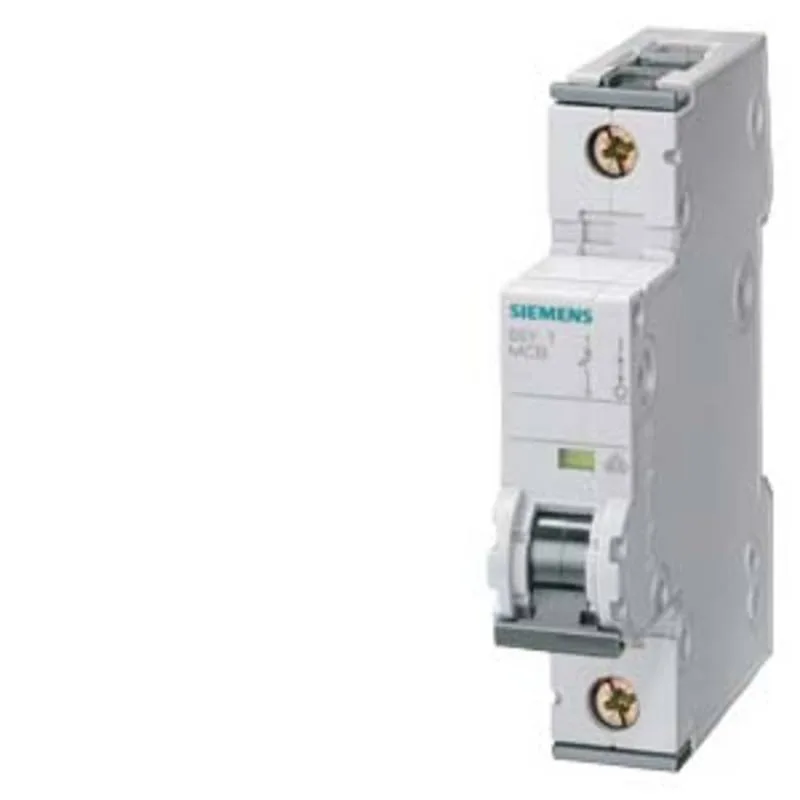

| Siemens | 5SY | 5SY4120-7 | Bei Conrad ansehen → * |
* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.
