Leitungsschutzschalter C 13 A 1-polig

Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für C13 — auf einen Blick.

Nennstrom

13 A

Charakteristik

Polzahl

1-polig

Schaltvermögen

6 kA

Kurzantwort

C13 ist ein 1-poliger Leitungsschutzschalter mit 13 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n, geeignet für gemischte Lasten mit moderaten Einschaltströmen.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C13?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Werkstatt-Steckdose mit Drehbank/Säge	Pflicht	Maschinen-Anlauf > 5×I_n — C-Charakteristik gegen Fehlauslösung.
Industrie-Drucker / 3D-Drucker	Empfohlen	Heizelemente und Schrittmotoren mit moderaten Spitzen.
Mehrfach-Steckdose Bürotechnik	Empfohlen	PC-Cluster mit zentralem 13-A-Anschluss.
Beleuchtungs-Hauptkreis	Kompatibel	Funktional, aber B13 günstiger und üblicher.
Pumpe ≥ 1,5 kW	Ungeeignet	Höherer Anlaufstrom — D-Charakteristik passt besser.
Standard-Endsteckdose Wohnung	Ungeeignet	C-Charakteristik überdimensioniert — B16 reicht.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	13 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n
Übliche Querschnitte	1.5 / 2.5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.

Hersteller	Serie	Typnummer	Bezug / Datenblatt

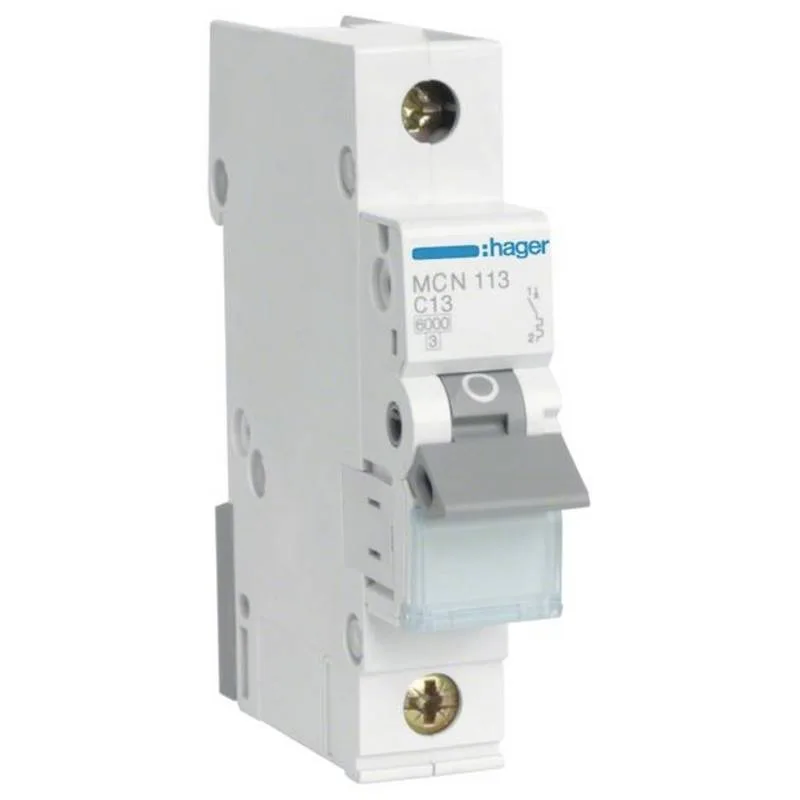

Hager	MZ-Reihe	MCN113	Bei Conrad ansehen → *
ABB	System pro M compact S200	S201-C13	Hersteller-PDF →

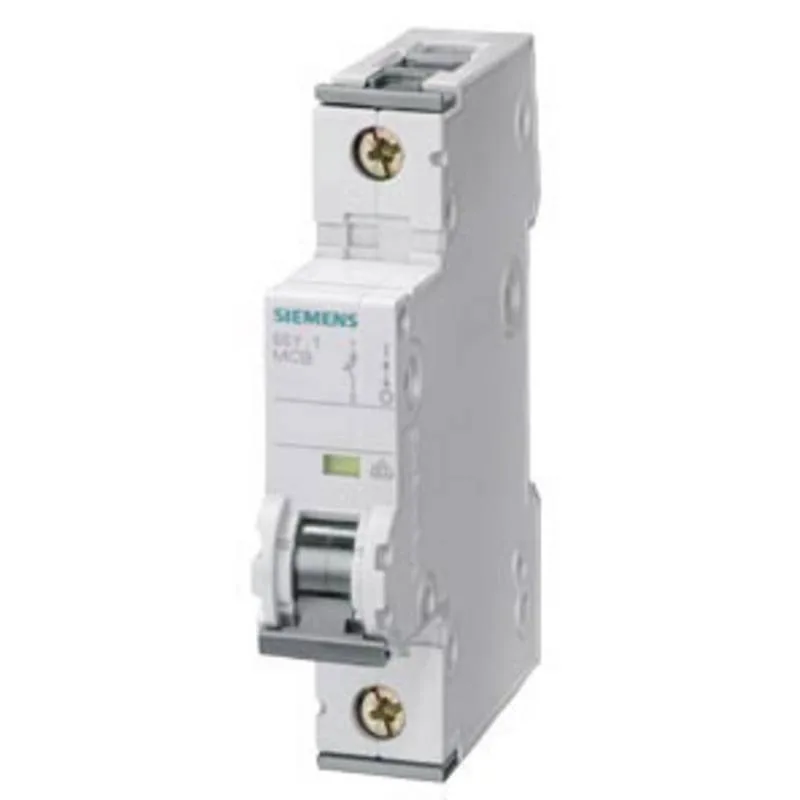

Siemens	5SY	5SY4113-7	Bei Conrad ansehen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Welcher Leitungsquerschnitt zu C13?

C13 koordiniert nach DIN VDE 0100-430 typisch mit 1.5 mm² oder 2.5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann C13 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus. Das passt zu gemischte Lasten mit moderaten Einschaltströmen. Bei deutlich höheren Inrush-Strömen (Trafos, große Motoren) oder weichen Halbleiterlasten wäre eine andere Charakteristik richtig — siehe die Anwendungsmatrix oben für die konkrete Eignung.

Wann ist C13 ungeeignet?

C13 ist nicht die richtige Wahl bei Pumpe ≥ 1,5 kW und Standard-Endsteckdose Wohnung. Die genauen Begründungen stehen in der Eignungs-Tabelle weiter oben — sie folgen entweder normativen Vorgaben oder technischen Grenzen der Komponente.

Welche Normen regeln C13?

C13 ist nach DIN EN 60898-1, DIN VDE 0100-430 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.

Fachbegriffe in diesem Text

Leitungsschutzschalter

Wiedereinschaltbares Schutzelement mit zwei Auslöse-Mechanismen — thermisch (Bimetall) gegen…

LS-Charakteristik

Bezeichnet das Vielfache des Nennstroms, bei dem die magnetische Auslösung des LS instantan …

Schaltvermögen I_cu / I_cs

Der maximale Kurzschlussstrom, den ein Schutzgerät einmal (I_cu) oder wiederholbar (I_cs) si…

Selektivität

Eigenschaft hintereinander geschalteter Schutzorgane (Sicherungen, LS-Schalter), bei einem F…
