Leitungsschutzschalter C 25 A 1-polig

Wo der C25 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Charakteristik: C
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

C25 ist ein 1-poliger Leitungsschutzschalter mit 25 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 25 A also 125 bis 250 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B25 oder C25? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C25?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Wärmepumpe 9 kW (Inverter)	Kompatibel	Für 9 kW (rund 13,7 A je Außenleiter) empfiehlt der Absicherungs-Rechner C16 3-polig mit 2,5 mm²; C25 nur, wenn der Hersteller ihn für ein größeres Gerät nennt.
Klima-Splitanlage 12 kW	Empfohlen	Inverter-Kompressor mit moderatem Anlaufstrom.
Hauptkreis Werkstatt mit kleinem CEE	Empfohlen	Werkzeugmaschinen mit moderatem Anlauf-Profil.
Wallbox 11 kW	Ungeeignet	16 A je Außenleiter — der Absicherungs-Rechner empfiehlt B16 3-polig; 25 A schützen 2,5 mm² nicht.
Steckdose Wohnzimmer	Ungeeignet	Massiv überdimensioniert — B16 für 1,5 mm² nehmen.
Trafo-Anschluss (großer Toroidkern)	Ungeeignet	Inrush > 10×I_n — D25 erforderlich.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	25 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (125 bis 250 A)
Übliche Querschnitte	4 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MCN125	Preis bei Conrad prüfen → *
ABB	System pro M compact S200	S201-C25	nicht im Sortiment unserer Partner

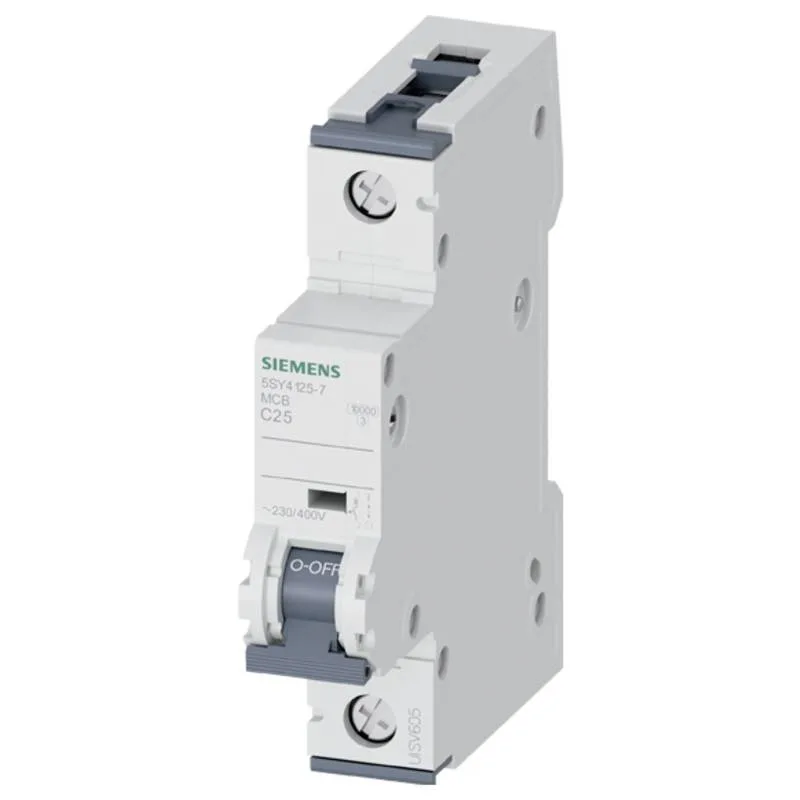

Siemens	5SY	5SY4125-7	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann C25 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 25 A also zwischen 125 und 250 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu C25?

C25 koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist C25 ungeeignet?

C25 ist nicht die richtige Wahl bei Wallbox 11 kW und Steckdose Wohnzimmer. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln C25?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
