Leitungsschutzschalter B 10 A 1-polig

Wo der B10 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

10 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B10 ist ein 1-poliger Leitungsschutzschalter mit 10 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 10 A also 30 bis 50 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B10 oder C10? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B10?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Beleuchtungs-Hauptkreis	Empfohlen	Mehrere Leuchtenstränge auf 1,5 mm² Cu zusammengefasst.
Steckdosen Hobbyraum / Keller	Empfohlen	Schwächere Steckdosen-Endkreise mit reduzierter Last.
Heizungssteuerung	Typischer Einsatz	Pumpensteuerung und Ventile mit niedrigem Stromverbrauch.
Steckdose Wohnzimmer (Standard 16 A)	Kompatibel	Geht, aber B16 ist auf 1,5 mm² zulässig und üblicher.
Wallbox 11 kW	Ungeeignet	16 A je Außenleiter überschreiten 10 A Nennstrom — der Absicherungs-Rechner empfiehlt B16 3-polig.
Elektroherd	Ungeeignet	Für einen 10,5-kW-Herd empfiehlt der Absicherungs-Rechner B16 3-polig — B10 liegt unter dem Betriebsstrom.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	10 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (30 bis 50 A)
Übliche Querschnitte	1,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

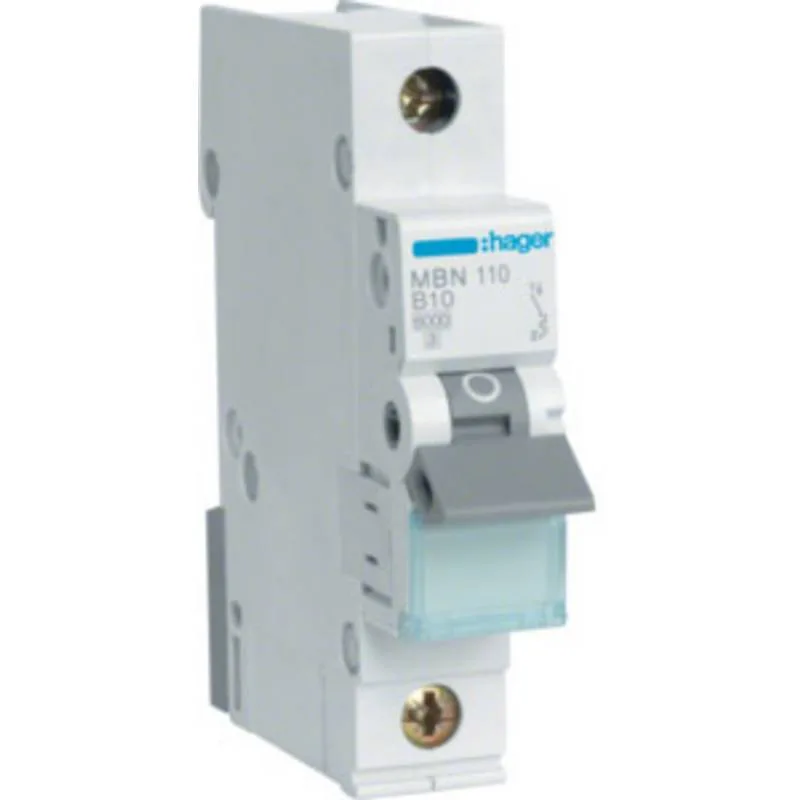

Hager	MZ-Reihe	MBN110	Preis bei Conrad prüfen → *

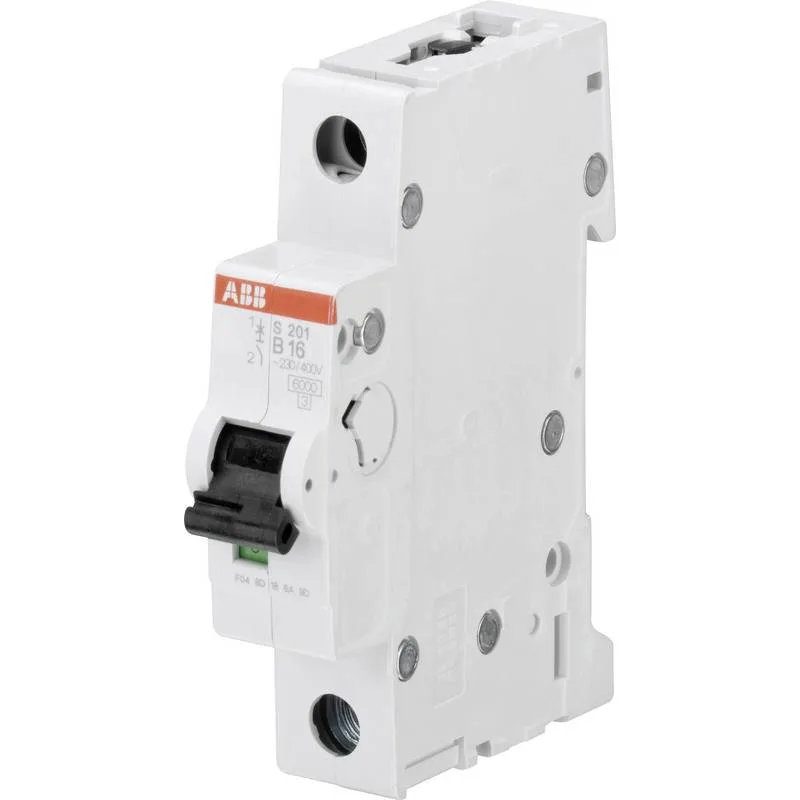

ABB	System pro M compact S200	S201-B10	Preis bei Conrad prüfen → *

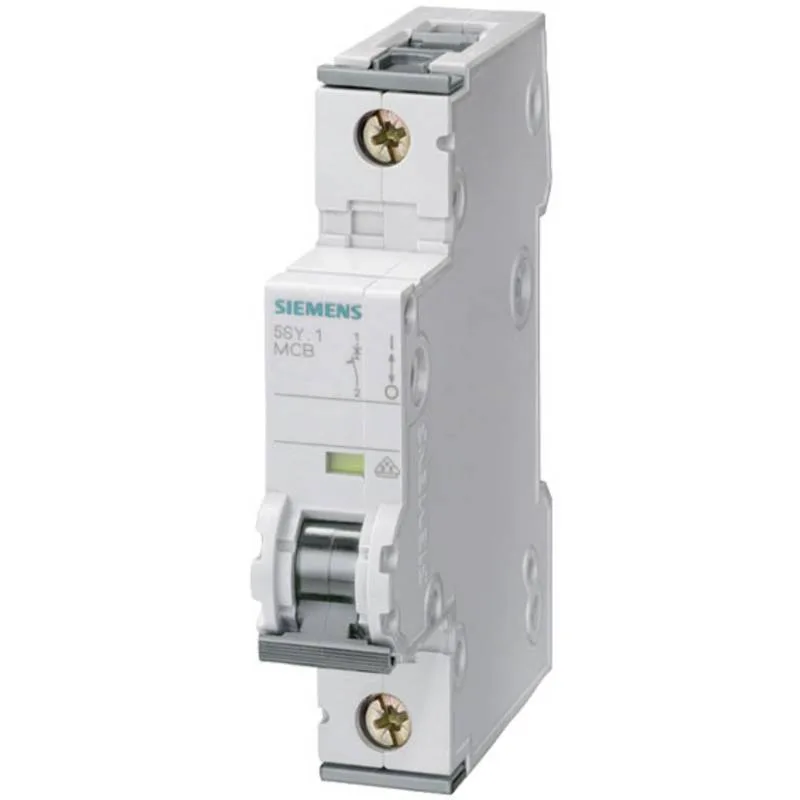

Siemens	5SY	5SY4110-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Leitungsquerschnitt zu B10?

B10 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist B10 ungeeignet?

B10 ist nicht die richtige Wahl bei Wallbox 11 kW und Elektroherd. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Wann B10 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 10 A also zwischen 30 und 50 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welche Normen regeln B10?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
