Leitungsschutzschalter B 13 A 1-polig

Wo der B13 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

13 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B13 ist ein 1-poliger Leitungsschutzschalter mit 13 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 13 A also 39 bis 65 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B13 oder C13? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B13?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
UK-Steckdose (BS 1363)	Typischer Einsatz	Britischer Steckdosen-Standard nutzt 13 A, B13 ist die direkte Entsprechung.
Steckdose Arbeitsplatz	Empfohlen	Genauer dimensionierte Absicherung für Bürotechnik mit max. 3 kW Dauerlast.
Werkzeug-Steckdose Heimwerkstatt	Empfohlen	Bohrmaschine und Stichsäge ziehen typisch 8–10 A — B13 deckt sicher ab.
Steckdose Wohnzimmer (DE-Standard)	Kompatibel	Geht, aber B16 ist DIN-konformer für 16-A-Schuko.
Wärmepumpe 9 kW	Ungeeignet	16 A Dauerlast überschreitet B13.
Hauptstromkreis Küche	Ungeeignet	Mehrere Großgeräte fordern Lastreserven über 13 A.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	13 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (39 bis 65 A)
Übliche Querschnitte	1,5 / 2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

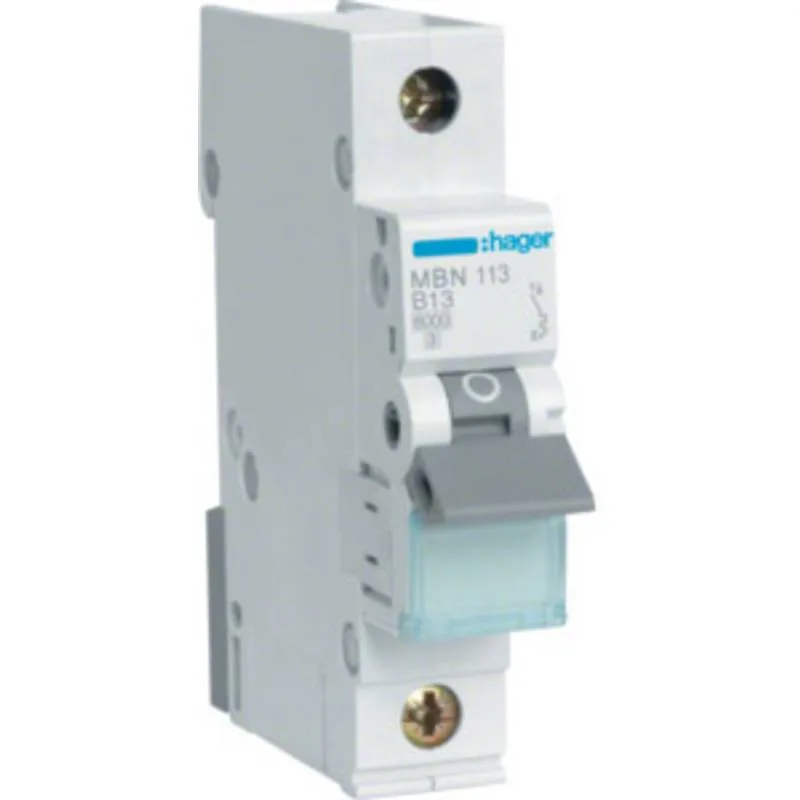

Hager	MZ-Reihe	MBN113	Preis bei Conrad prüfen → *
ABB	System pro M compact S200	S201-B13	Preis bei Conrad prüfen → *

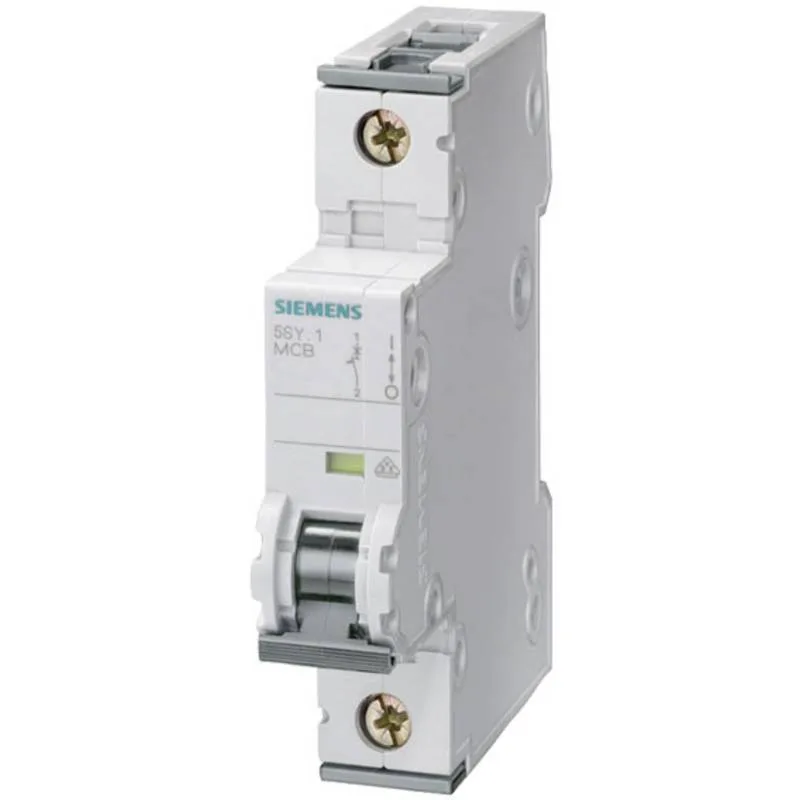

Siemens	5SY	5SY4113-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B13 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 13 A also zwischen 39 und 65 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu B13?

B13 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² oder 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln B13?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.

Wann ist B13 ungeeignet?

B13 ist nicht die richtige Wahl bei Wärmepumpe 9 kW und Hauptstromkreis Küche. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.
