Leitungsschutzschalter B 25 A 1-polig

Wo der B25 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B25 ist ein 1-poliger Leitungsschutzschalter mit 25 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 25 A also 75 bis 125 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B25 oder C25? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B25?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Zuleitung kleine Unterverteilung (Garage, Gartenhaus)	Empfohlen	Mit 4 mm² Cu als Vorsicherung einer Unterverteilung; die Endkreise darin bleiben bei B16 bzw. B10.
Durchlauferhitzer 18 kW	Ungeeignet	18 kW ziehen rund 26 A je Außenleiter — mehr als 25 A Nennstrom (I_b ≤ I_n nicht erfüllt). Üblich ist B32 3-polig mit 6 mm².
Elektroherd Festanschluss	Kompatibel	Für einen 10,5-kW-Induktionsherd empfiehlt der Absicherungs-Rechner B16 3-polig mit 2,5 mm²; 25 A nur bei höherer Anschlussleistung laut Hersteller und 4 mm².
CEE-Steckdose 16 A (Drehstrom)	Ungeeignet	Die Steckvorrichtung ist für 16 A bemessen — ein 25-A-Schutzorgan begrenzt ihre Belastung nicht. Üblich: B16 3-polig.
Hauptstromkreis Küche (alle Steckdosen)	Ungeeignet	Schuko-Steckdosen sind für 16 A bemessen — Steckdosenkreise werden mit B16 abgesichert, Großgeräte bekommen eigene Kreise.
Wallbox 11 kW	Ungeeignet	16 A je Außenleiter — der Absicherungs-Rechner empfiehlt B16 3-polig mit 2,5 mm².

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	25 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (75 bis 125 A)
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MZN125	nicht im Sortiment unserer Partner

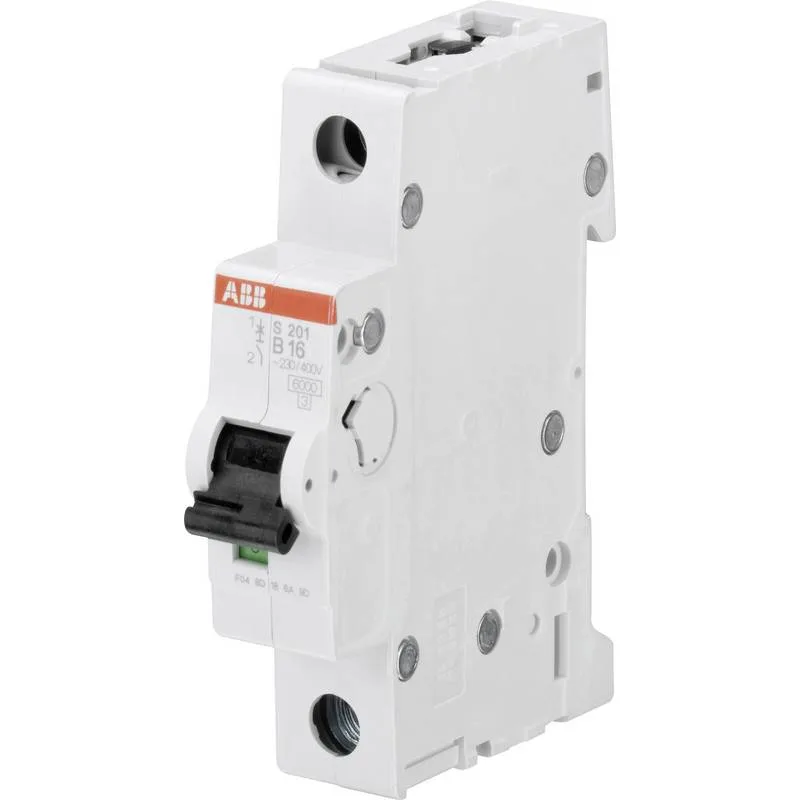

ABB	System pro M compact S200	S201-B25	Preis bei Conrad prüfen → *

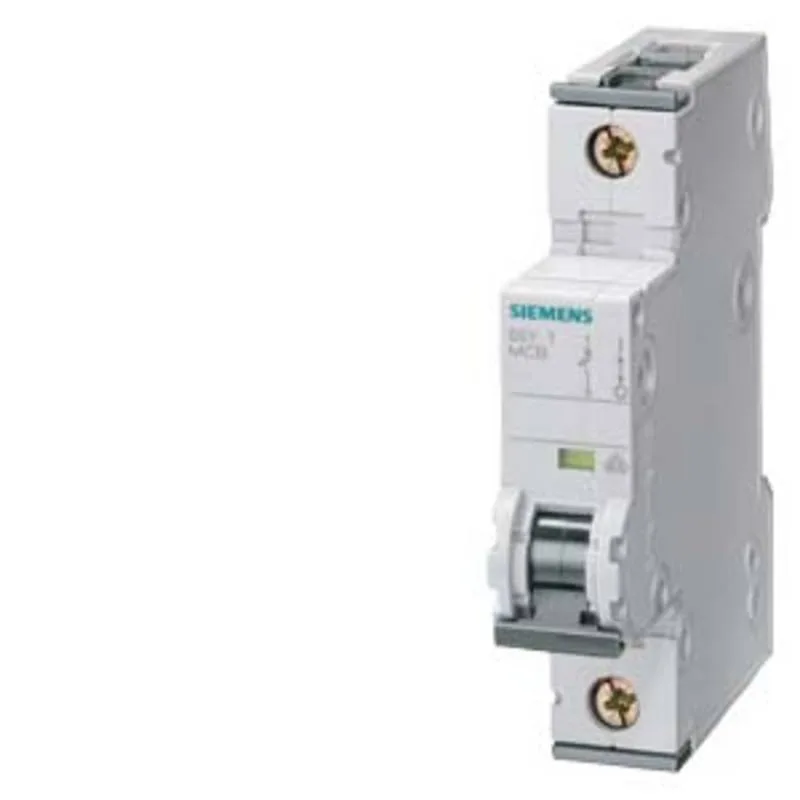

Siemens	5SY	5SY4125-6	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B25 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 25 A also zwischen 75 und 125 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Wann ist B25 ungeeignet?

B25 ist nicht die richtige Wahl bei Durchlauferhitzer 18 kW und CEE-Steckdose 16 A (Drehstrom). Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welcher Leitungsquerschnitt zu B25?

B25 koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² oder 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln B25?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
