Leitungsschutzschalter B 32 A 1-polig

Wo der B32 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

32 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B32 ist ein 1-poliger Leitungsschutzschalter mit 32 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 32 A also 96 bis 160 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B32 oder C32? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B32?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Durchlauferhitzer 21 kW (Festanschluss)	Empfohlen	Rein ohm'sch, rund 30 A je Außenleiter — der Absicherungs-Rechner empfiehlt B32 3-polig mit 6 mm² Cu.
CEE-Steckdose 32 A	Kompatibel	Bei rein ohm'scher Last möglich; für CEE 32 A mit gemischten Industrielasten setzt der Absicherungs-Rechner C32 an.
Hauptzuleitung Unterverteilung	Empfohlen	Vor 2,5/4-mm²-Endkreisen mit selektivem LS B16.
Steckdose Wohnzimmer	Ungeeignet	Massiv überdimensioniert — 1,5 mm² würde nicht ausreichend geschützt.
Wallbox 11 kW	Ungeeignet	16 A je Außenleiter — der Absicherungs-Rechner empfiehlt B16 3-polig; 32 A schützen 2,5 mm² nicht.
Großmotor (Trafo, Schweißgerät)	Ungeeignet	Anlaufstrom > 5×I_n — D-Charakteristik nehmen.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	32 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (96 bis 160 A)
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

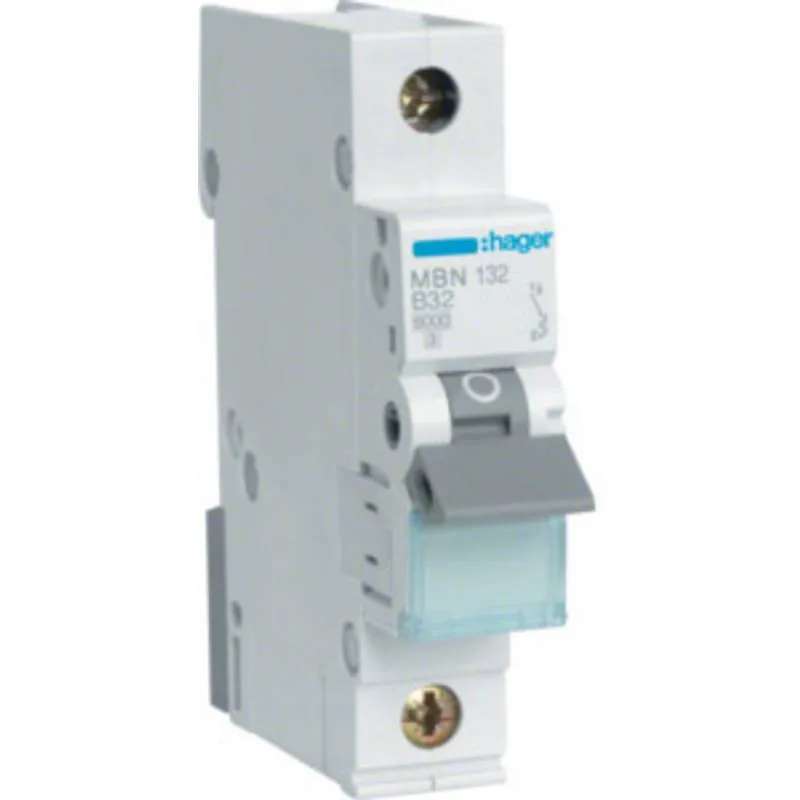

Hager	MZ-Reihe	MBN132	Preis bei Conrad prüfen → *

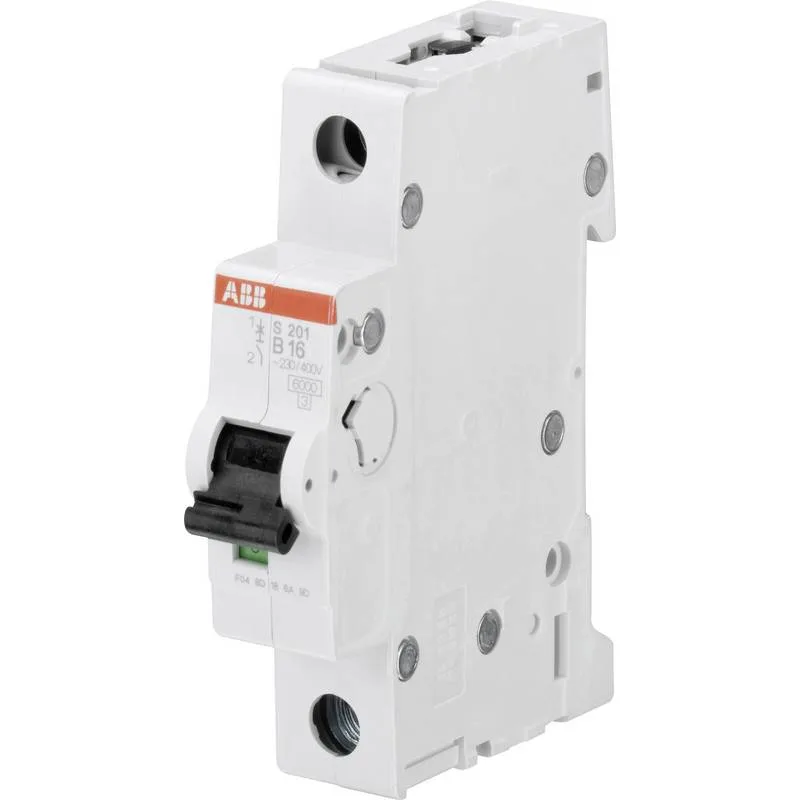

ABB	System pro M compact S200	S201-B32	Preis bei Conrad prüfen → *

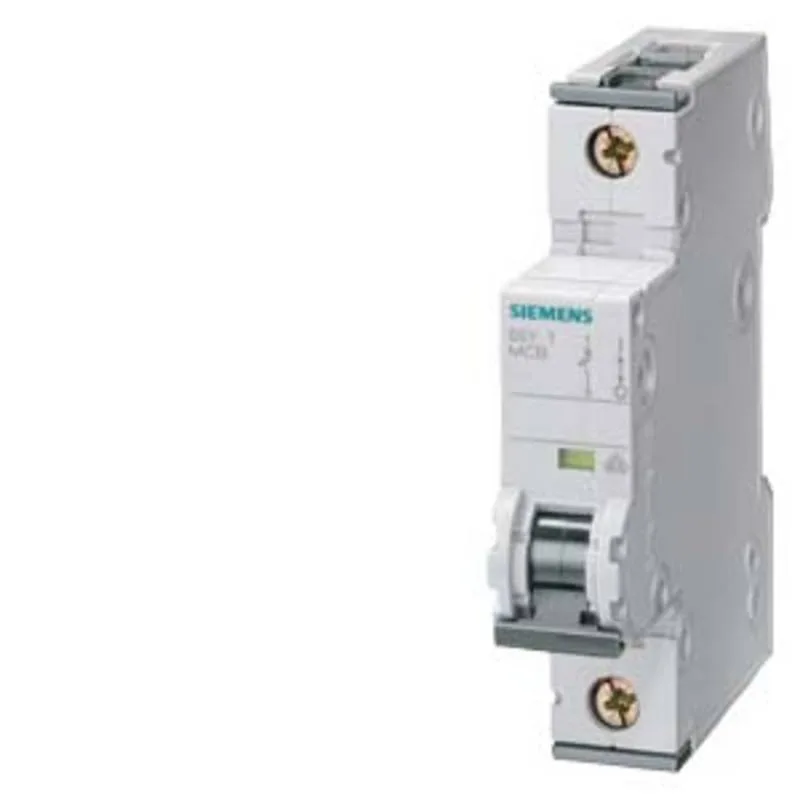

Siemens	5SY	5SY4132-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B32 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 32 A also zwischen 96 und 160 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Wann ist B32 ungeeignet?

B32 ist nicht die richtige Wahl bei Steckdose Wohnzimmer und Wallbox 11 kW. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welcher Leitungsquerschnitt zu B32?

B32 koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² oder 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln B32?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
