Leitungsschutzschalter B 16 A 3-polig
Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für B16 3P — auf einen Blick.
Nennstrom
Kurzantwort
B16 3P ist ein 3-poliger Leitungsschutzschalter mit 16 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n, geeignet für Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.
Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530
Wann passt B16 3P?
Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.
| Anwendung | Eignung | Begründung |
|---|---|---|
| CEE-Steckdose 16 A Drehstrom direkt geschaltet | Pflicht | Gemeinsamer Schaltkontakt trennt L1/L2/L3 synchron, vermeidet einseitigen Phasenausfall am Verbraucher. |
| Drehstrom-Verteilerkreis Büro (3 TE Hutschiene) | Empfohlen | Modulare 3-polige Bauform passt in das Vierleitersystem mit separater N-Schiene. |
| Symmetrische Beleuchtungsverteilung gewerblich | Empfohlen | Drehfeld-stabile Last, Auslösung des kompletten Kreises bei Erdschluss in einem Aussenleiter. |
| Kleiner Drehstrommotor 4 kW DOL | Kompatibel | Anlauf knapp im B-Korridor — bei häufigem Anlauf besser C16 3P verwenden. |
| Einphasiger Endkreis Wohnen | Ungeeignet | Drei TE Platzbedarf ohne Mehrwert — einpoliger B16 reicht und ist günstiger. |
| Stark unsymmetrische Hauptverteilung | Ungeeignet | Phasenausfall durch synchrone Abschaltung — getrennte 1-polige Absicherung pro Aussenleiter sinnvoller. |
Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.
Technische Daten
| Charakteristik | B |
|---|---|
| Nennstrom | 16 A |
| Polzahl | 3 polig |
| Bemessungsschaltvermögen | 6 kA (I_cs nach DIN EN 60898-1) |
| Magnet-Auslöseverhältnis | 3 bis 5 × I_n |
| Übliche Querschnitte | 2.5 mm² Cu |
Modelle gängiger Hersteller
Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.
| Hersteller | Serie | Typnummer | Bezug / Datenblatt |
|---|---|---|---|
| Hager | MZ-Reihe 3P | MZN316 | Datenblatt suchen → |
| ABB | System pro M compact S200 3P | S203-B16 | Bei Conrad ansehen → * |

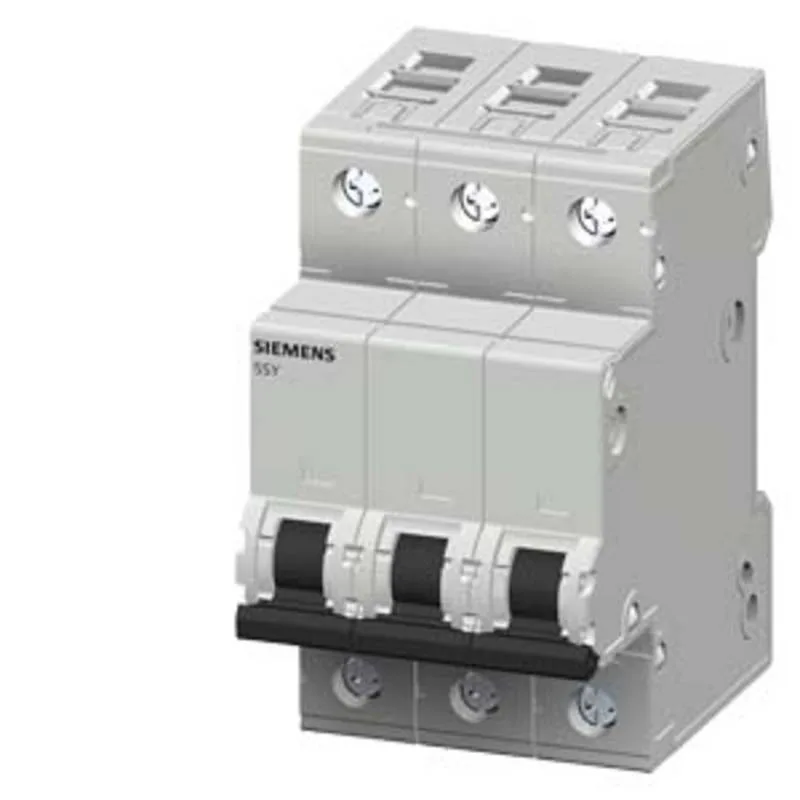

| Siemens | 5SY4 3P | 5SY4316-6 | Bei Conrad ansehen → * |
* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.
Häufige Fragen
Fachliche Details zu dieser Parameter-Kombination
Warum 3-polig und nicht eine andere Polzahl?
Wann B16 statt einer anderen Charakteristik?
Welcher Leitungsquerschnitt zu B16 3P?
Welche Normen regeln B16 3P?
