Leitungsschutzschalter B 25 A 3-polig

Wo der B25 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Charakteristik: B
Polzahl: 3-polig
Schaltvermögen: 6 kA

Kurzantwort

B25 3P ist ein 3-poliger Leitungsschutzschalter mit 25 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 25 A also 75 bis 125 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B25 oder C25? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B25 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Durchlauferhitzer 15 kW (dreiphasig)	Typischer Einsatz	Rein ohm'sch, rund 21,7 A je Außenleiter — B25 3P mit 4 mm²; ein Hebel trennt alle drei Außenleiter.
Elektroherd Festanschluss	Kompatibel	Für einen 10,5-kW-Induktionsherd empfiehlt der Absicherungs-Rechner B16 3-polig mit 2,5 mm²; B25 3P nur bei höherer Anschlussleistung und 4 mm².
Drehstrom-Hauptanschluss Küche Gewerbe	Empfohlen	Symmetrisch belastete Großverbraucher (Konvektomat, Spülmaschine) profitieren von synchroner Abschaltung.
CEE-Steckdose 16 A	Ungeeignet	Die Steckvorrichtung ist für 16 A bemessen — ein 25-A-Schutzorgan begrenzt ihre Belastung nicht. Üblich: B16 3P.
Drehstrom-Werkstatt-Hauptverteilung	Kompatibel	Geht — bei mehreren Maschinen mit Direkt-Anlauf besser C25 3P wegen höherer Inrush-Toleranz.
Einphasiger Wohnungs-Endkreis	Ungeeignet	Drei Teilungs-Einheiten ohne Drehstrom-Nutzen — einpoliger B25 reicht.
Schaltschrank-Innenverteilung asymmetrisch	Ungeeignet	Synchron-Abschaltung ungünstig wenn nur ein Aussenleiter fehlerhaft ist — getrennte 1-polige LS sinnvoller.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	25 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (75 bis 125 A)
Übliche Querschnitte	4 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe 3P	MZN325	nicht im Sortiment unserer Partner

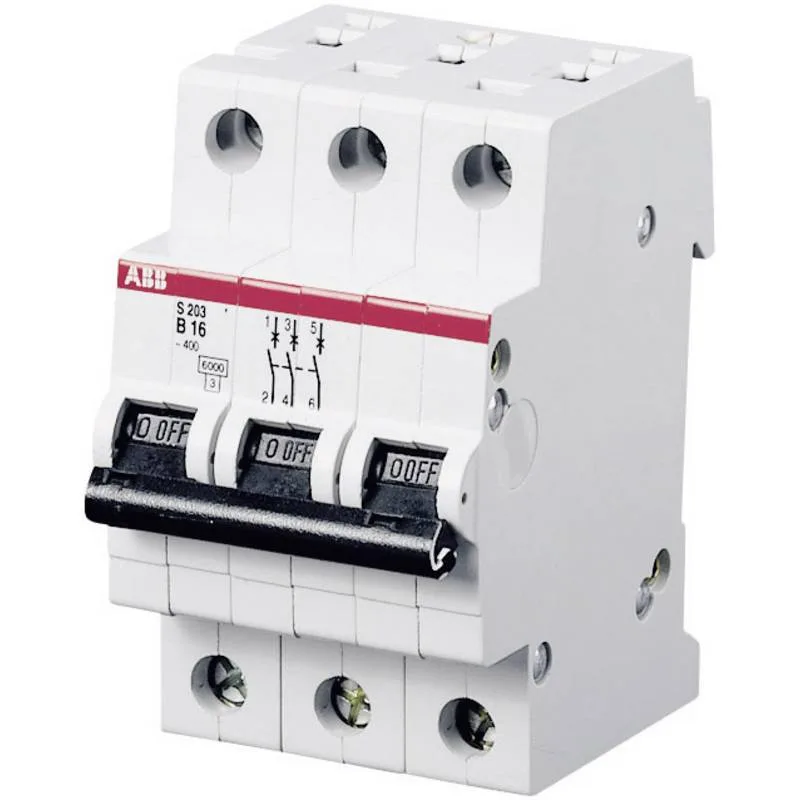

ABB	System pro M compact S200 3P	S203-B25	Preis bei Conrad prüfen → *

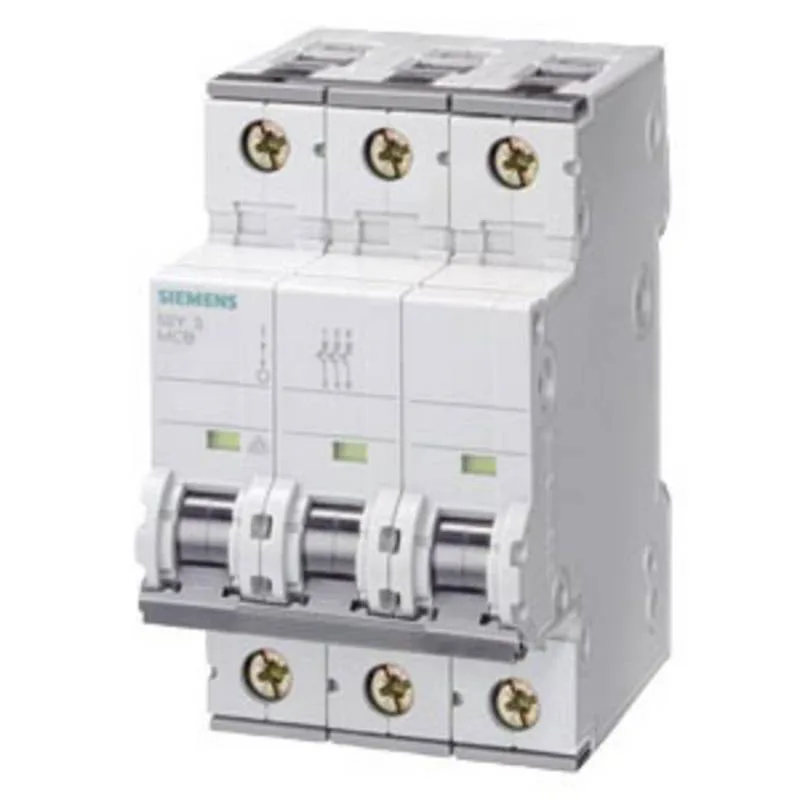

Siemens	5SY4 3P	5SY4325-6	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Wann B25 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 25 A also zwischen 75 und 125 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu B25 3P?

B25 3P koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln B25 3P?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnormen: DIN VDE 0100-430, DIN VDE 0100-530 — sie regeln Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
