Leitungsschutzschalter C 16 A 3-polig

Wo der C16 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

16 A

Charakteristik: C
Polzahl: 3-polig
Schaltvermögen: 6 kA

Kurzantwort

C16 3P ist ein 3-poliger Leitungsschutzschalter mit 16 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 16 A also 80 bis 160 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B16 oder C16? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C16 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Drehstrom-Pumpe 4 kW DOL	Typischer Einsatz	Inrush 5–7×I_n typisch — C-Charakteristik fängt das ab, synchron-Abschaltung schützt vor einphasigem Weiterlauf.
Wärmepumpe 9 kW (Luft-Wasser, dreiphasig)	Empfohlen	Empfehlung des Absicherungs-Rechners: C16 3-polig mit 5×2,5 mm² — rund 13,7 A je Außenleiter, der Verdichter-Anlauf liegt im C-Bereich.
Inverter-Klimagerät Multisplit	Empfohlen	DC-Zwischenkreis lädt mit kurzem Stromspitzen-Profil — passt in C-Auslösekorridor.
Drehstrom-Lüftungsanlage gewerblich	Empfohlen	Asynchron-Antrieb mit moderater Inrush — gemeinsamer Abschaltkontakt verhindert Phasenfehler im Motor.
CEE-Steckdose 16 A Werkstatt	Kompatibel	Geht — bei reinem CEE-Steckdosen-Schutz ohne Motor ist B16 3P günstiger und ausreichend.
Einphasige Steckdose	Ungeeignet	Polzahl passt nicht zum 230-V-L+N-Endkreis.
Großer Frequenzumrichter-Eingang	Ungeeignet	FU verlangt gR-Schmelzsicherung für Halbleiter-Schutz, kein LS.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	16 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (80 bis 160 A)
Übliche Querschnitte	2,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

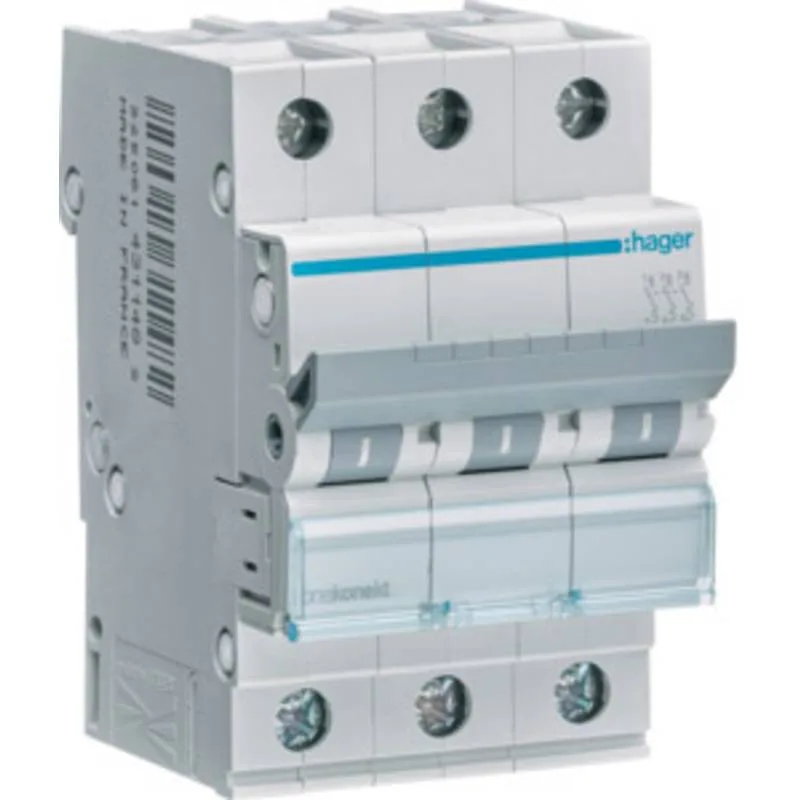

Hager	MZ-Reihe 3P	MCN316	Preis bei Conrad prüfen → *
ABB	System pro M compact S200 3P	S203-C16	Preis bei Conrad prüfen → *

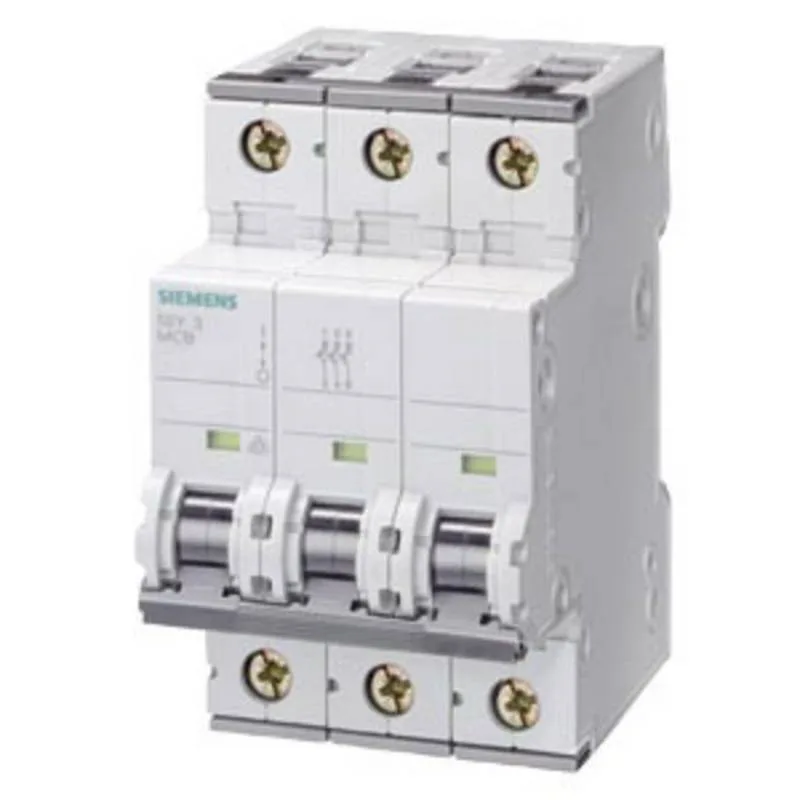

Siemens	5SY4 3P	5SY4316-7	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Welcher Leitungsquerschnitt zu C16 3P?

C16 3P koordiniert nach DIN VDE 0100-430 typisch mit 2,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann C16 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 16 A also zwischen 80 und 160 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welche Normen regeln C16 3P?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnormen: DIN VDE 0100-430, DIN VDE 0100-530 — sie regeln Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
