Leitungsschutzschalter C 20 A 3-polig

Eingruppierung, Anwendungs-Eignung, Hersteller-Modelle und Norm-Referenzen für C20 3P — auf einen Blick.

Nennstrom

20 A

Charakteristik

Polzahl

3-polig

Schaltvermögen

6 kA

Kurzantwort

C20 3P ist ein 3-poliger Leitungsschutzschalter mit 20 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n, geeignet für gemischte Lasten mit moderaten Einschaltströmen.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C20 3P?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
Inverter-Klimaanlage 7 kW (gewerblich)	Pflicht	DC-Zwischenkreis-Aufladung als Inrush — C-Korridor toleriert die Spitzen über alle drei Aussenleiter.
Drehstrom-Lüftung Hallendach	Empfohlen	Asynchron-Motor mit Direkt-Anlauf — gemeinsame Abschaltung beugt Brummbetrieb vor.
Mittlere Drehstrompumpe 5,5 kW	Empfohlen	DOL-Anlauf mit C-Charakteristik üblicher Industriestandard für Pumpenstationen.
CEE 16 A Werkstatt mit gemischter Last	Kompatibel	Geht — bei rein ohm'scher Last günstiger mit B20 3P.
Wohnungsstromkreis 230 V	Ungeeignet	Polzahl für Vierleitersystem ausgelegt, nicht für L+N.
Halbleiterstromrichter	Ungeeignet	gR-Schmelzsicherung Pflicht für ultraschnellen Halbleiterschutz.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	20 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n
Übliche Querschnitte	2.5 / 4 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle mit Bezugsquellen bzw. öffentlichen Hersteller-Datenblättern. Keine Empfehlung, keine vergleichende Wertung — die Daten dienen der eigenen technischen Auswahl.

Hersteller	Serie	Typnummer	Bezug / Datenblatt

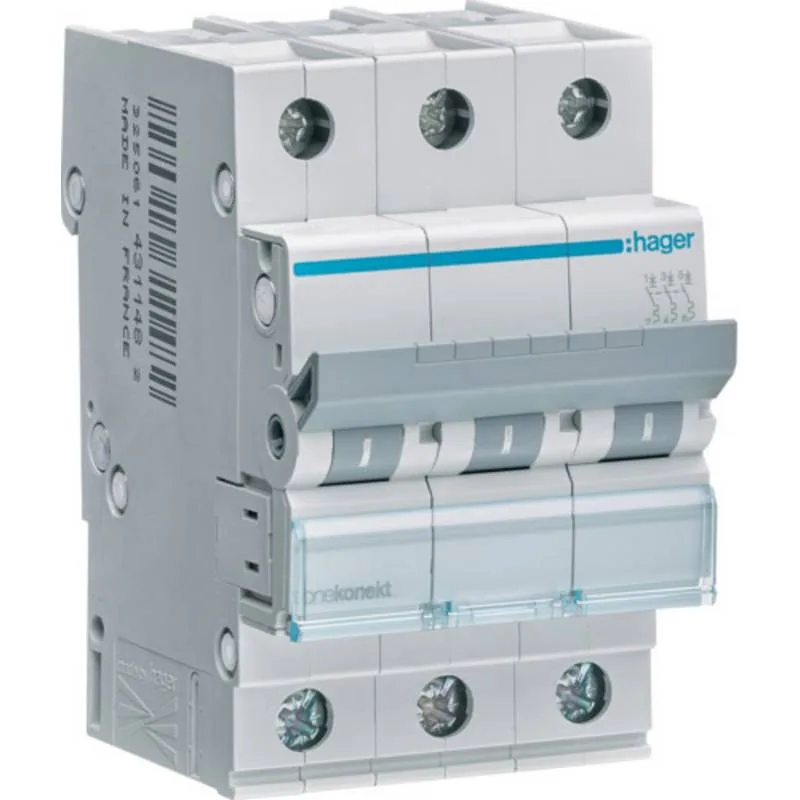

Hager	MZ-Reihe 3P	MCN320	Bei Conrad ansehen → *

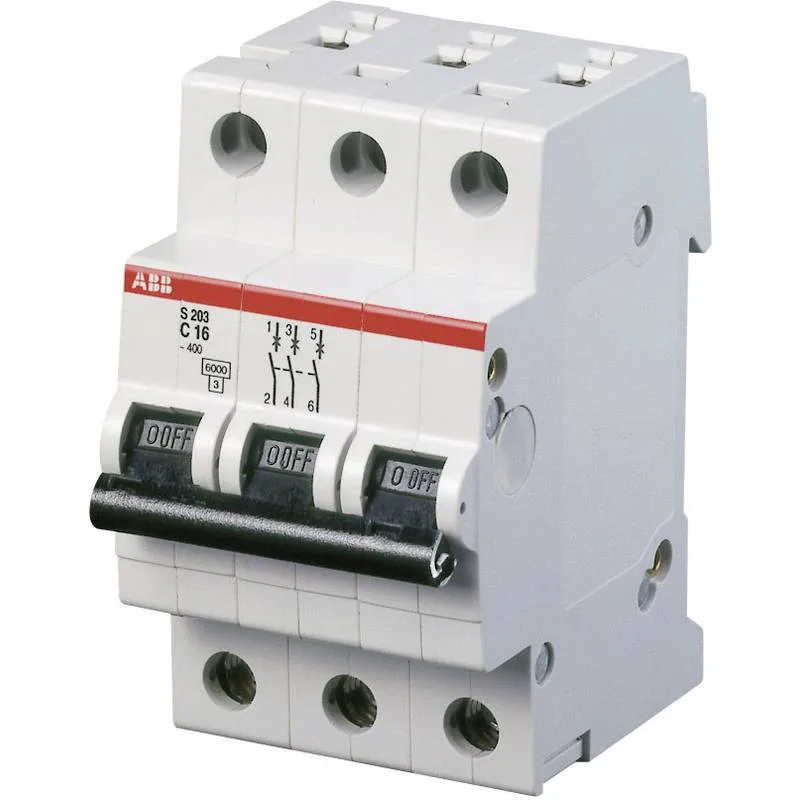

ABB	System pro M compact S200 3P	S203-C20	Bei Conrad ansehen → *

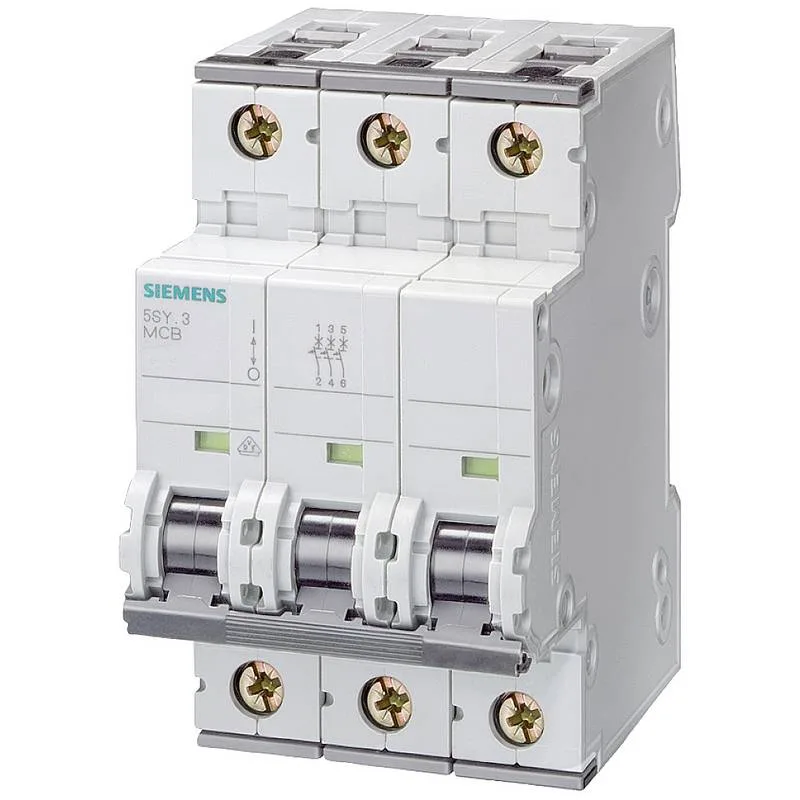

Siemens	5SY4 3P	5SY4320-7	Bei Conrad ansehen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision von Conrad, für dich ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Wann C20 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus. Das passt zu gemischte Lasten mit moderaten Einschaltströmen. Bei deutlich höheren Inrush-Strömen (Trafos, große Motoren) oder weichen Halbleiterlasten wäre eine andere Charakteristik richtig — siehe die Anwendungsmatrix oben für die konkrete Eignung.

Welcher Leitungsquerschnitt zu C20 3P?

C20 3P koordiniert nach DIN VDE 0100-430 typisch mit 2.5 mm² oder 4 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Lässt sich C20 3P selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C20 3P hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Fachbegriffe in diesem Text

Leitungsschutzschalter

Wiedereinschaltbares Schutzelement mit zwei Auslöse-Mechanismen — thermisch (Bimetall) gegen…

LS-Charakteristik

Bezeichnet das Vielfache des Nennstroms, bei dem die magnetische Auslösung des LS instantan …

Schaltvermögen I_cu / I_cs

Der maximale Kurzschlussstrom, den ein Schutzgerät einmal (I_cu) oder wiederholbar (I_cs) si…

Selektivität

Eigenschaft hintereinander geschalteter Schutzorgane (Sicherungen, LS-Schalter), bei einem F…
