Leitungsschutzschalter B 20 A 3-polig

Wo der B20 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

20 A

Charakteristik: B
Polzahl: 3-polig
Schaltvermögen: 6 kA

Kurzantwort

B20 3P ist ein 3-poliger Leitungsschutzschalter mit 20 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 20 A also 60 bis 100 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B20 oder C20? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B20 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Werkstatt-CEE 16 A	Ungeeignet	Die Steckvorrichtung ist für 16 A bemessen — ein 20-A-Schutzorgan begrenzt ihre Belastung nicht. Üblich: B16 3P bzw. C16 3P.
Sammelschiene-Abgriff Drehstrom	Empfohlen	Direkt an die Sammelschiene gangartig montiert, ein Hebel trennt L1/L2/L3 synchron.
Symmetrischer Drehstrom-Heizkreis (Halle)	Typischer Einsatz	Vierleitersystem 3PN mit gleichmäßiger Lastverteilung über alle Aussenleiter.
Drehstrom-Klimagerät 4 kW (klein)	Kompatibel	Lastcharakter ohm'sch — bei Inverter-Klima besser C20 3P wegen Inrush-Spitzen.
Einphasige Beleuchtung Wohnung	Ungeeignet	Falsche Polzahl für 230-V-L+N-Endkreis — einpoliger B20 verwenden.
Großer Drehstrommotor 10 kW DOL	Ungeeignet	Direktanlauf-Inrush überschreitet B-Auslösekorridor — D20 3P oder Motorschutzschalter.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	20 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (60 bis 100 A)
Übliche Querschnitte	2,5 / 4 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe 3P	MZN320	nicht im Sortiment unserer Partner
ABB	System pro M compact S200 3P	S203-B20	nicht im Sortiment unserer Partner

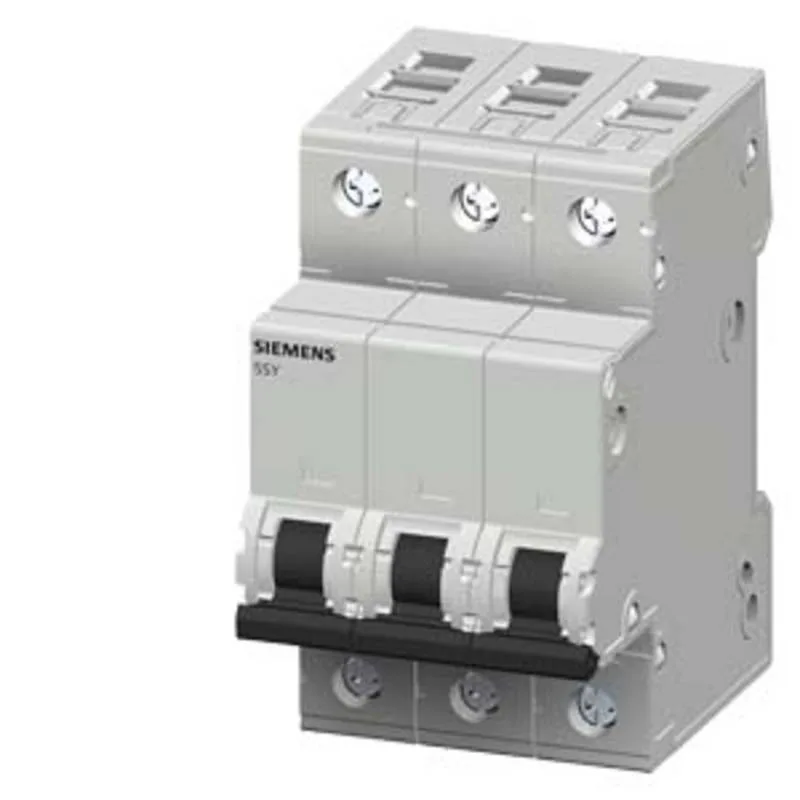

Siemens	5SY4 3P	5SY4320-6	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Welcher Leitungsquerschnitt zu B20 3P?

B20 3P koordiniert nach DIN VDE 0100-430 typisch mit 2,5 mm² oder 4 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann B20 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 20 A also zwischen 60 und 100 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welche Normen regeln B20 3P?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnormen: DIN VDE 0100-430, DIN VDE 0100-530 — sie regeln Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
