Leitungsschutzschalter C 25 A 3-polig

Wo der C25 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Charakteristik: C
Polzahl: 3-polig
Schaltvermögen: 6 kA

Kurzantwort

C25 3P ist ein 3-poliger Leitungsschutzschalter mit 25 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 25 A also 125 bis 250 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B25 oder C25? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C25 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Drehstrom-Wärmepumpe 9 kW Inverter	Kompatibel	Für 9 kW empfiehlt der Absicherungs-Rechner C16 3-polig mit 2,5 mm²; C25 3P bei größeren Wärmepumpen, wenn der Hersteller ihn nennt.
Klimakompressor mittlerer Größe	Typischer Einsatz	Direkt-Anlauf mit hohem cosφ-Hebel — gangartig gekoppelte Bauform schützt Verdichter-Wicklungen.
Drehstrom-Hauptverteilung Werkstatt	Empfohlen	Mehrere C16 3P-Endkreise selektiv darunter — Sammelschiene-Abgriff über 3 TE.
CEE-Steckdose 32 A Industrie	Kompatibel	Geht knapp — bei 32-A-Dauerlast besser C32 3P verwenden für Reserve.
Einphasige Wohnungsverteilung	Ungeeignet	Vierleitersystem-Schutz unsinnig bei 230-V-L+N-Architektur.
Frequenzumrichter-Schutz	Ungeeignet	Halbleiter brauchen gR-Sicherung — LS schützt nur das Kabel, nicht die IGBT-Brücken.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	25 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (125 bis 250 A)
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

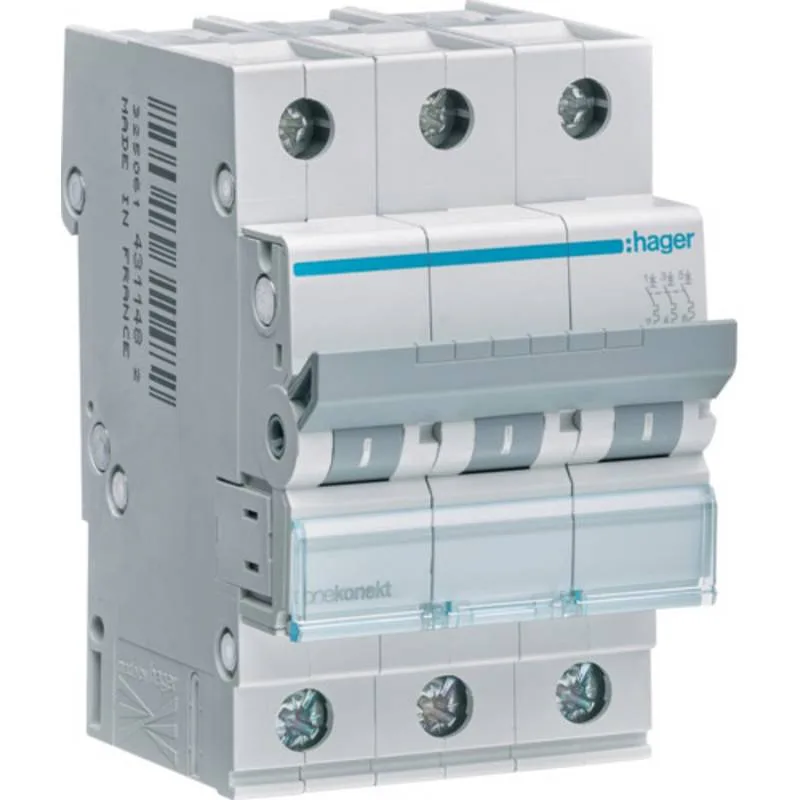

Hager	MZ-Reihe 3P	MCN325	Preis bei Conrad prüfen → *

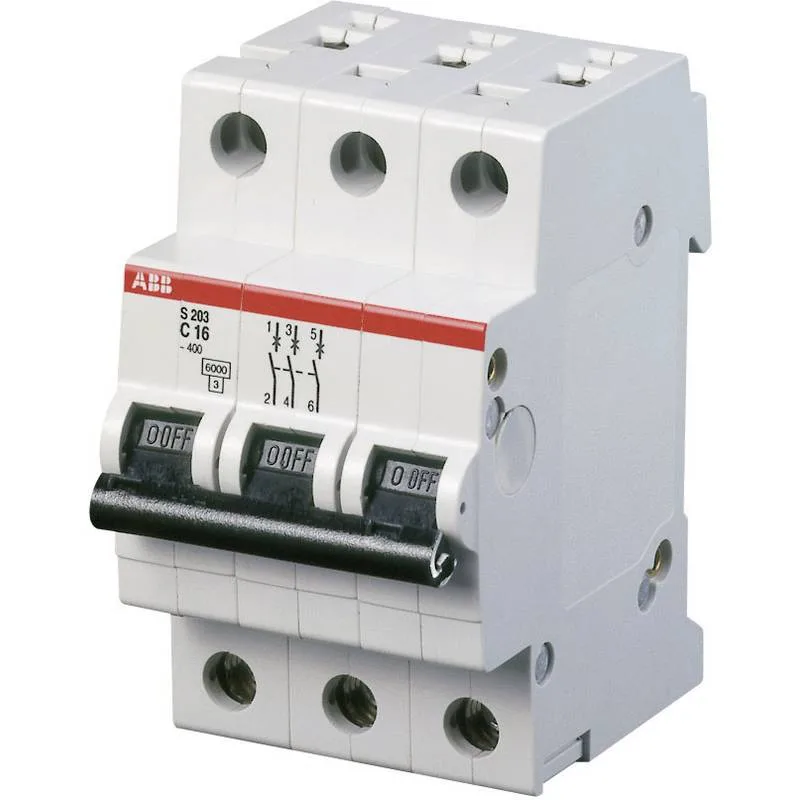

ABB	System pro M compact S200 3P	S203-C25	Preis bei Conrad prüfen → *

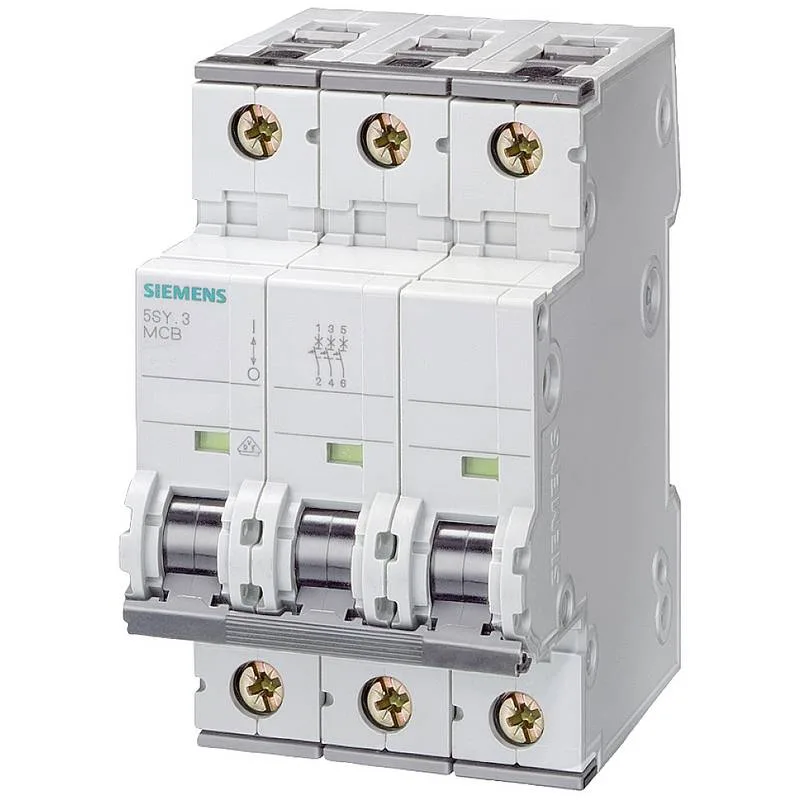

Siemens	5SY4 3P	5SY4325-7	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Welcher Leitungsquerschnitt zu C25 3P?

C25 3P koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² oder 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Lässt sich C25 3P selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C25 3P hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Welche Normen regeln C25 3P?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnormen: DIN VDE 0100-430, DIN VDE 0100-530 — sie regeln Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
