Leitungsschutzschalter C 32 A 1-polig

Wo der C32 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

32 A

Charakteristik: C
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

C32 ist ein 1-poliger Leitungsschutzschalter mit 32 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 32 A also 160 bis 320 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B32 oder C32? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C32?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
CEE-Steckdose 32 A Werkstatt	Typischer Einsatz	Schweißgerät, Werkzeugmaschine mit Anlauf — für CEE 32 A Industrie setzt der Absicherungs-Rechner C32 mit 6 mm² Cu an.
Wallbox 22 kW (dreiphasig)	Kompatibel	Der Absicherungs-Rechner rechnet die Wallbox als ohm'sche Last und empfiehlt B32 3-polig; C32 nur, wenn der Hersteller die C-Charakteristik verlangt.
Großer Drehstrommotor (5 kW)	Empfohlen	Direkt-Anlauf mit moderaten Anlaufspitzen.
Industrie-Vorzählerbereich	Kompatibel	Geht, aber NH-Schmelzsicherung gG ist selektivitäts-fester.
Standard-Endstromkreis (Wohnung)	Ungeeignet	Überdimensioniert — B16 oder B25 nehmen.
Frequenzumrichter-Eingang	Ungeeignet	FU benötigt gR-Schmelzsicherung für Halbleiter-Schutz.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	32 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (160 bis 320 A)
Übliche Querschnitte	6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

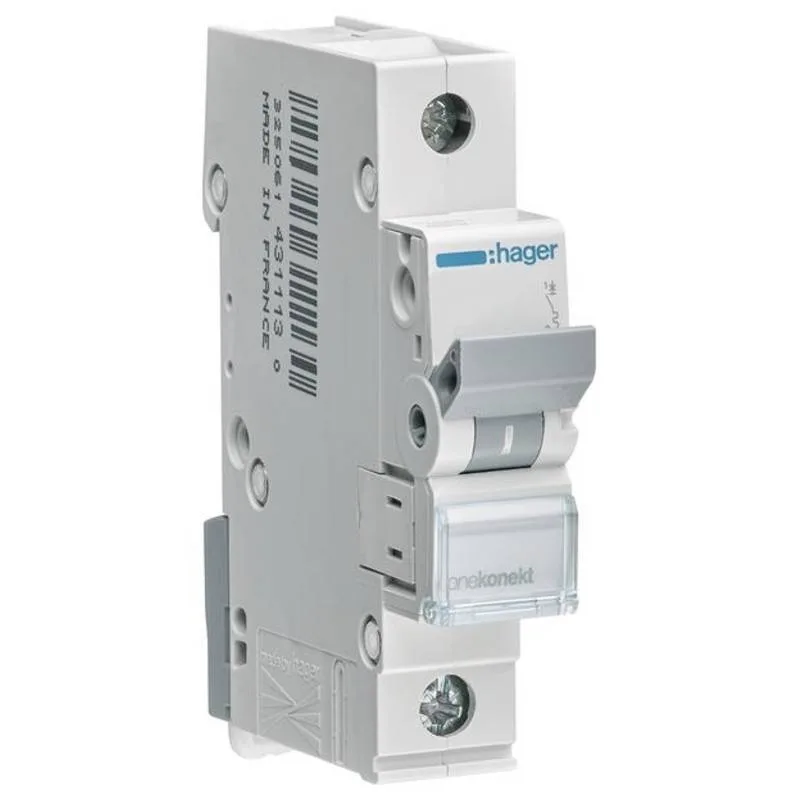

Hager	MZ-Reihe	MCN132	Preis bei Conrad prüfen → *
ABB	System pro M compact S200	S201-C32	nicht im Sortiment unserer Partner

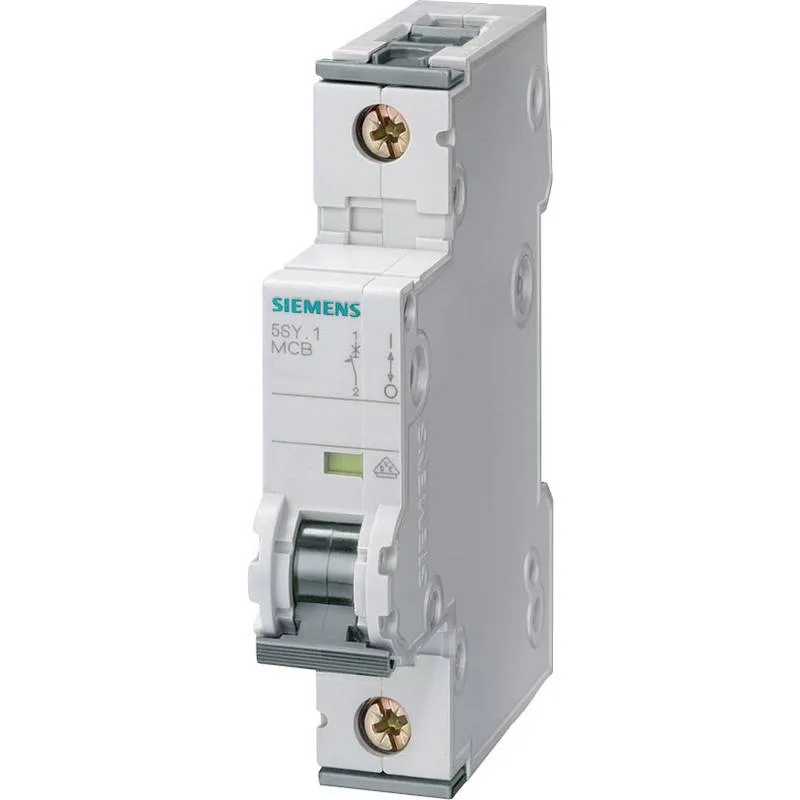

Siemens	5SY	5SY4132-7	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann C32 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 32 A also zwischen 160 und 320 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu C32?

C32 koordiniert nach DIN VDE 0100-430 typisch mit 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist C32 ungeeignet?

C32 ist nicht die richtige Wahl bei Standard-Endstromkreis (Wohnung) und Frequenzumrichter-Eingang. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Lässt sich C32 selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C32 hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.
