Leitungsschutzschalter B 6 A 1-polig

Wo der B6 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

6 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B6 ist ein 1-poliger Leitungsschutzschalter mit 6 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n (bei 6 A also 18 bis 30 A). Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B6 oder C6? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B6?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Beleuchtungs-Endkreis	Typischer Einsatz	Klassischer Schutz für Lampen-Stromkreise mit 1,5 mm² Cu.
Sicherheits- und Alarmtechnik	Empfohlen	Niedrigstrom-Stromkreise für Brandmelder, Alarmanlagen, Notbeleuchtung.
Türklingel / Klingeltransformator	Empfohlen	Klingel-Trafo zieht typisch 0,2–1 A, B6 schützt zuverlässig.
Steckdose Wohnzimmer	Ungeeignet	Zu klein dimensioniert — Standard-Steckdosen brauchen B16.
Wallbox / Großverbraucher	Ungeeignet	Lastströme weit über 6 A — Auslösung garantiert.
Trafo-Anschluss	Ungeeignet	Inrush-Strom überschreitet B-Charakteristik schon bei kleinen Trafos.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	6 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n (18 bis 30 A)
Übliche Querschnitte	1,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

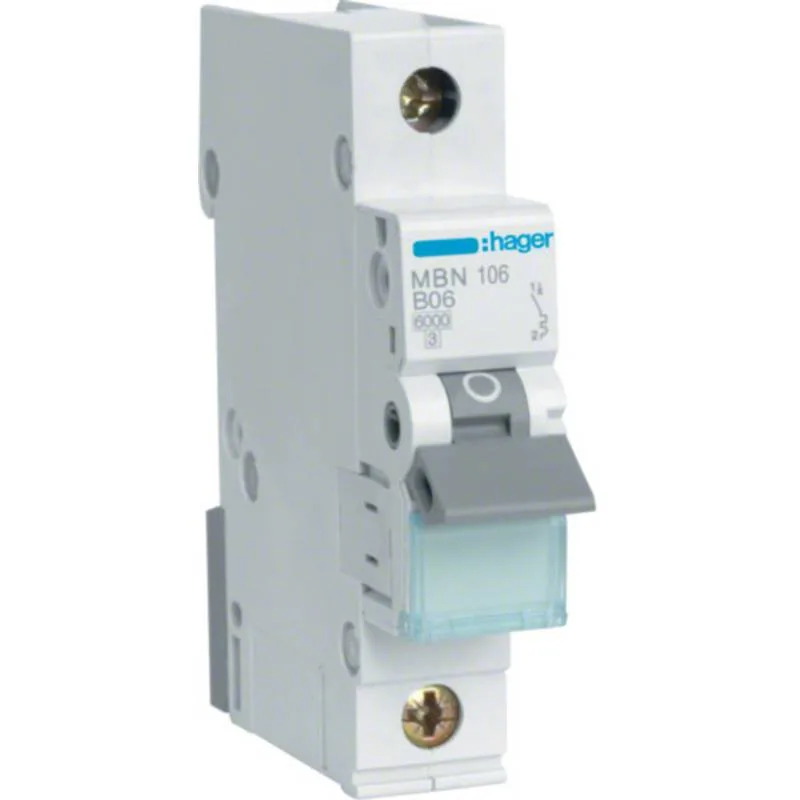

Hager	MZ-Reihe	MBN106	Preis bei Conrad prüfen → *

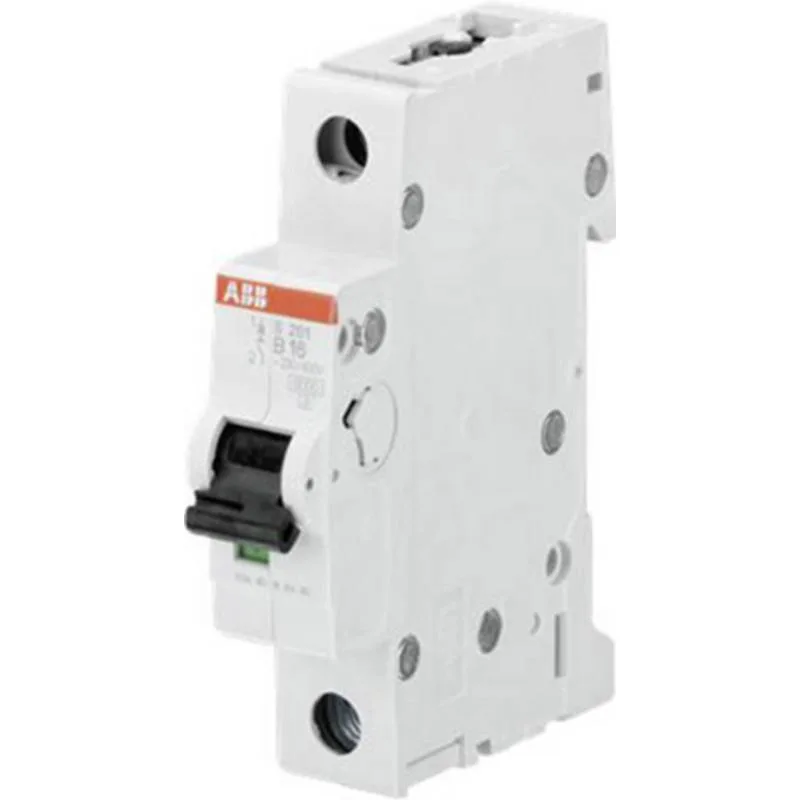

ABB	System pro M compact S200	S201-B6	Preis bei Conrad prüfen → *

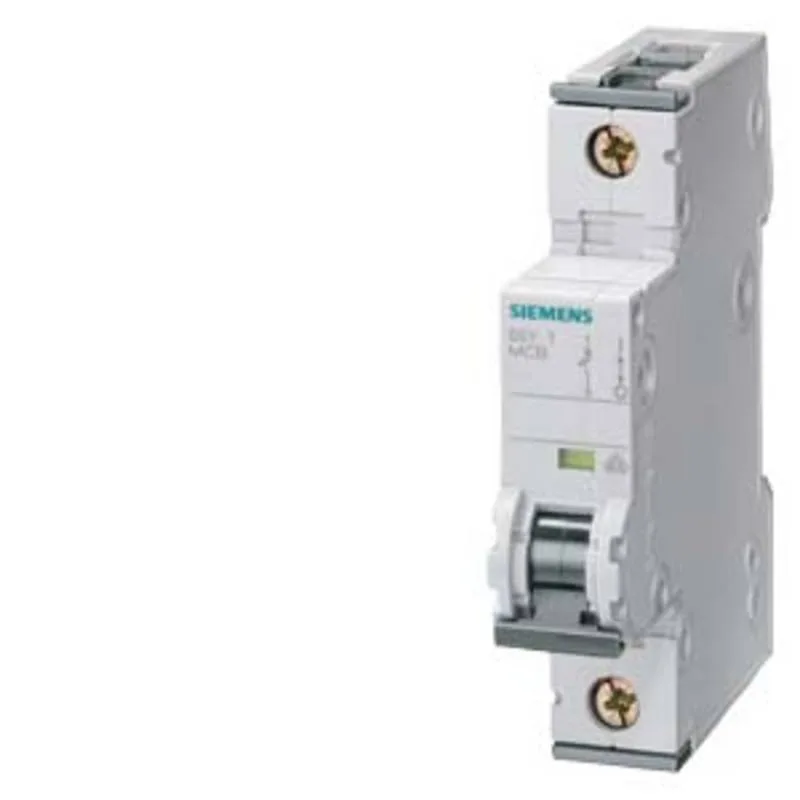

Siemens	5SY	5SY4106-6	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B6 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus, bei 6 A also zwischen 18 und 30 A. Typischer Einsatz: Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu B6?

B6 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann ist B6 ungeeignet?

B6 ist nicht die richtige Wahl bei Steckdose Wohnzimmer und Wallbox / Großverbraucher. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln B6?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
