Leitungsschutzschalter C 6 A 1-polig

Wo der C6 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

6 A

Charakteristik: C
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

C6 ist ein 1-poliger Leitungsschutzschalter mit 6 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 6 A also 30 bis 60 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B6 oder C6? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C6?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
LED-Stromschienen mit Treiber-Modulen	Typischer Einsatz	Inrush-Strom der Schaltnetzteile überschreitet B-Toleranz.
Halogentrafo-Anlagen 12 V	Empfohlen	Toroidkern-Trafos haben hohe Einschalt-Spitzen — C-Charakteristik vermeidet Fehlauslösung.
Poolpumpe 0,75 kW (Einphasen-Motor)	Empfohlen	Der Absicherungs-Rechner nennt C6 mit 2,5-mm²-Erdkabel; bei hohem Anlaufstrom wird in der Praxis oft C10 gesetzt.
Klingel-/Steueranlagen	Kompatibel	Geht, aber B6 ist für reine ohm'sche Klingeltrafos günstiger.
Notbeleuchtung (Akkupack-geladen)	Empfohlen	Akkuladegeräte ziehen kurzfristig hohe Anfangsströme.
Steckdose Wohnzimmer	Ungeeignet	Zu klein dimensioniert — B16 ist Standard.
Halbleiter-Stromrichter	Ungeeignet	Z-Charakteristik (2-3×I_n) für sensitive Halbleiter erforderlich.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	6 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (30 bis 60 A)
Übliche Querschnitte	1,5 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

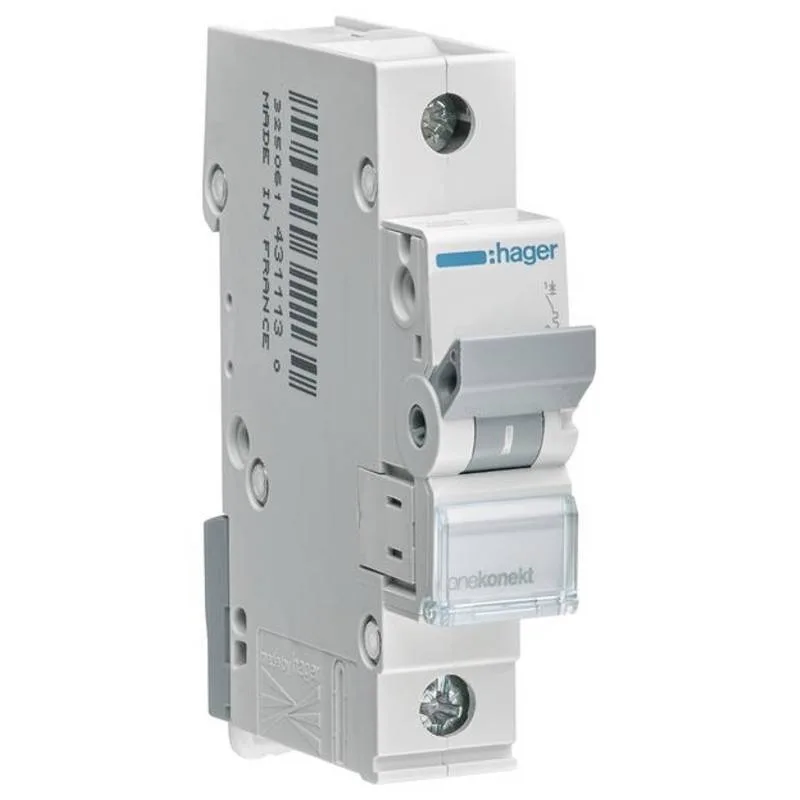

Hager	MZ-Reihe	MCN106	Preis bei Conrad prüfen → *

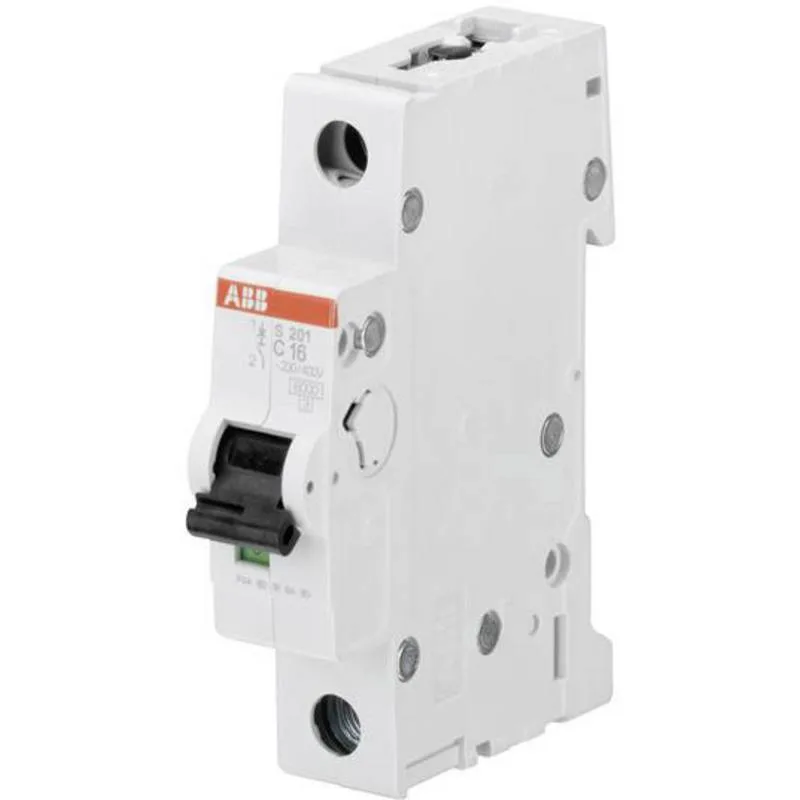

ABB	System pro M compact S200	S201-C6	Preis bei Conrad prüfen → *

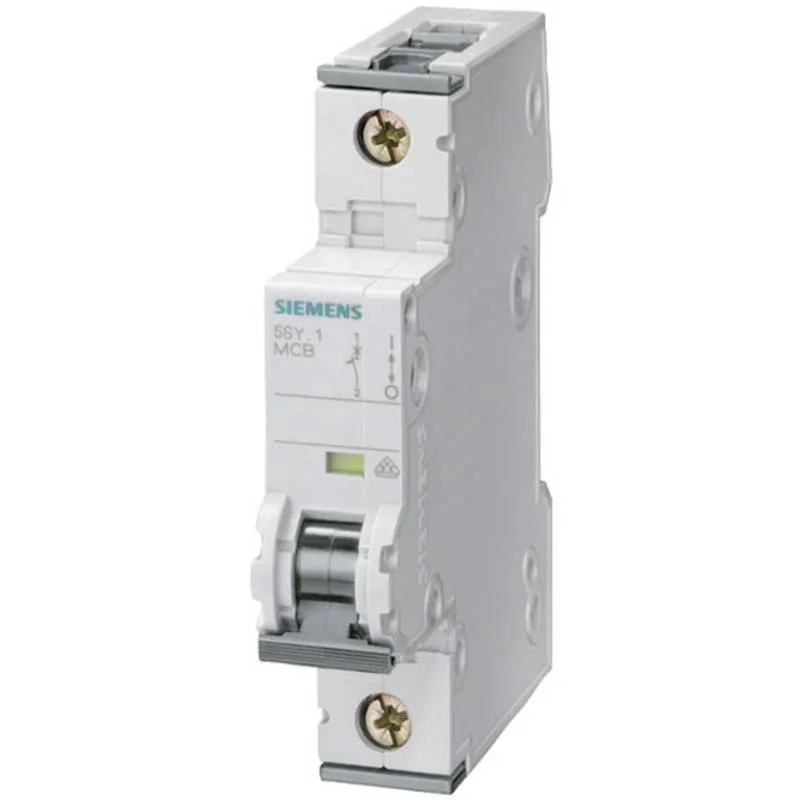

Siemens	5SY	5SY4106-7	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann C6 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 6 A also zwischen 30 und 60 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welcher Leitungsquerschnitt zu C6?

C6 koordiniert nach DIN VDE 0100-430 typisch mit 1,5 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln C6?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.

Wann ist C6 ungeeignet?

C6 ist nicht die richtige Wahl bei Steckdose Wohnzimmer und Halbleiter-Stromrichter. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.
