Leitungsschutzschalter C 40 A 1-polig

Wo der C40 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

40 A

Charakteristik: C
Polzahl: 1-polig
Schaltvermögen: 10 kA

Kurzantwort

C40 ist ein 1-poliger Leitungsschutzschalter mit 40 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 40 A also 200 bis 400 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

B40 oder C40? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C40?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Hauptverteilung Industrie 40 A	Typischer Einsatz	Vor mehreren C16/C25-Endkreisen mit Selektivitäts-Reserve.
Großer Drehstrommotor (10 kW Direktanlauf)	Empfohlen	Anlauf-Profil passt zu C-Charakteristik mit ≤ 8×I_n.
Klimaanlage Industrie (Splitsystem 22 kW)	Empfohlen	Multi-Inverter mit großen DC-Zwischenkreis-Kondensatoren.
CEE-Steckdose 32 A	Ungeeignet	Die Steckvorrichtung ist für 32 A bemessen — ein 40-A-Schutzorgan begrenzt ihre Belastung nicht. Üblich: C32.
Wohnungsstromkreis	Ungeeignet	Komplett überdimensioniert für Hausinstallation.
Großtransformator 50+ kVA	Ungeeignet	Inrush > 10×I_n — D40 oder NH-Sicherung gG.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	40 A
Polzahl	1 polig
Bemessungsschaltvermögen	10 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (200 bis 400 A)
Übliche Querschnitte	10 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

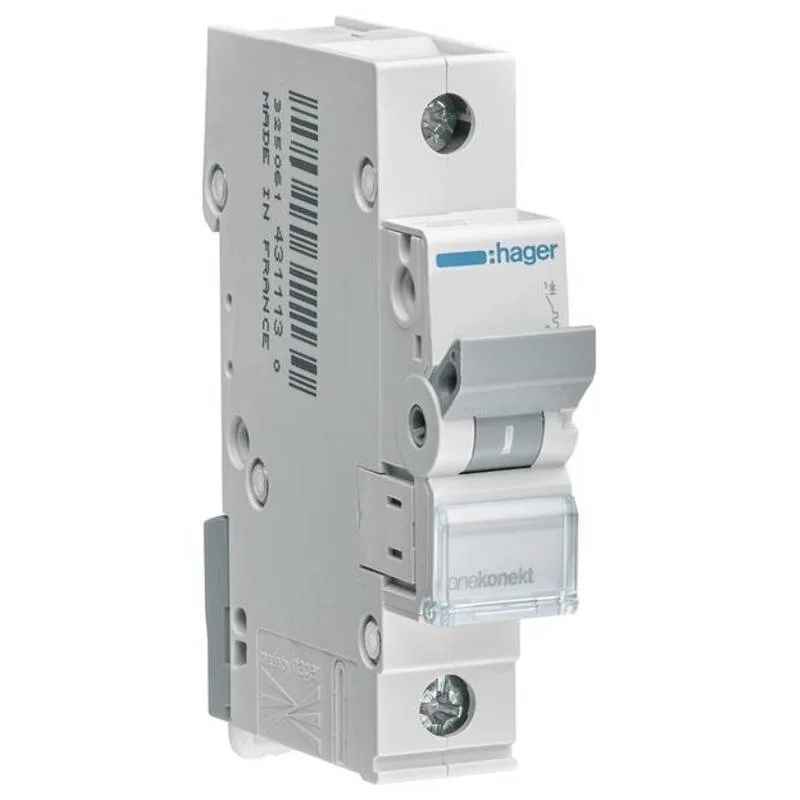

Hager	MZ-Reihe	MCN140	Preis bei Conrad prüfen → *
ABB	System pro M compact S200	S201-C40	nicht im Sortiment unserer Partner

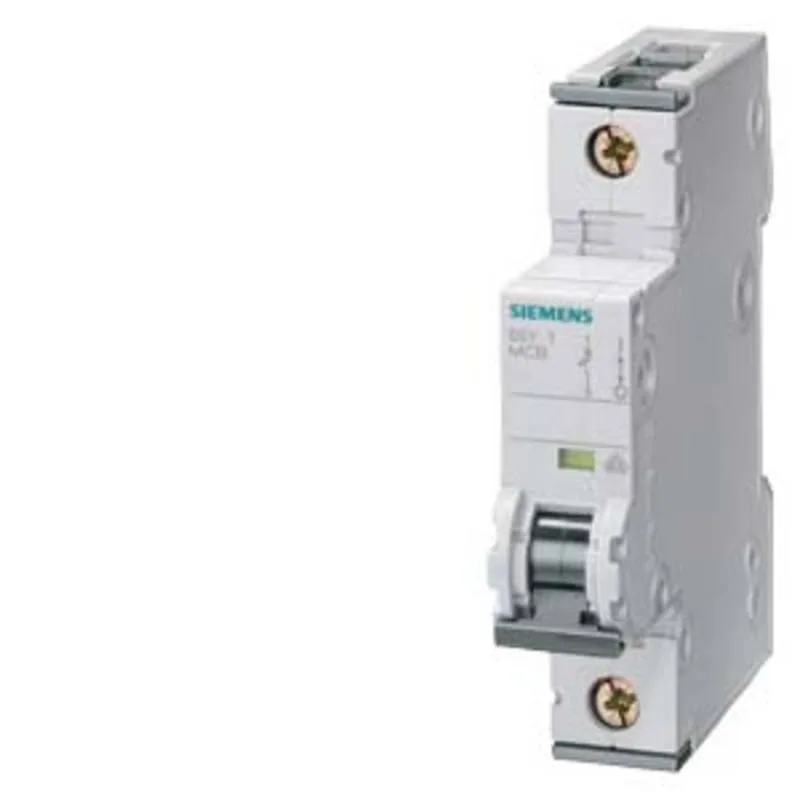

Siemens	5SY	5SY4140-7	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Lässt sich C40 selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C40 hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Wann C40 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 40 A also zwischen 200 und 400 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Wann ist C40 ungeeignet?

C40 ist nicht die richtige Wahl bei CEE-Steckdose 32 A und Wohnungsstromkreis. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln C40?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-430 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
