Leitungsschutzschalter C 32 A 3-polig

Wo der C32 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

32 A

Charakteristik: C
Polzahl: 3-polig
Schaltvermögen: 6 kA

Kurzantwort

C32 3P ist ein 3-poliger Leitungsschutzschalter mit 32 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 32 A also 160 bis 320 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B32 oder C32? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C32 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Wallbox 22 kW (dreiphasig)	Kompatibel	Der Absicherungs-Rechner rechnet die Wallbox als ohm'sche Last und empfiehlt B32 3-polig mit 6 mm²; C32 3P nur, wenn der Hersteller die C-Charakteristik verlangt.
CEE-Steckdose 32 A Drehstrom Industrie	Typischer Einsatz	Klassischer Industrieanschluss — gangartig gekoppelte Bauform schützt Drehfeld gleichzeitig auf allen drei Aussenleitern.
Drehstrommotor 11 kW Direktanlauf	Empfohlen	DOL-Inrush 5–7×I_n typisch — passt in C-Korridor, gemeinsame Abschaltung verhindert Wicklungsschäden im Phasenausfall.
Industrie-Vorzählerbereich symmetrisch	Kompatibel	Geht für reine Lastverteilung — bei selektivitätskritischen Anlagen ist NH-Sicherung gG-Charakteristik fester.
Einphasen-Endkreis Wohnung	Ungeeignet	Drei Teilungs-Einheiten Platzbedarf ohne Drehstrom-Nutzen — 1-polige Variante reicht.
Frequenzumrichter-Eingang Halbleiter-Schutz	Ungeeignet	IGBT-Module benötigen gR-Schmelzsicherung mit niedrigem I²t-Wert, LS schützt nur die Zuleitung.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	32 A
Polzahl	3 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (160 bis 320 A)
Übliche Querschnitte	6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

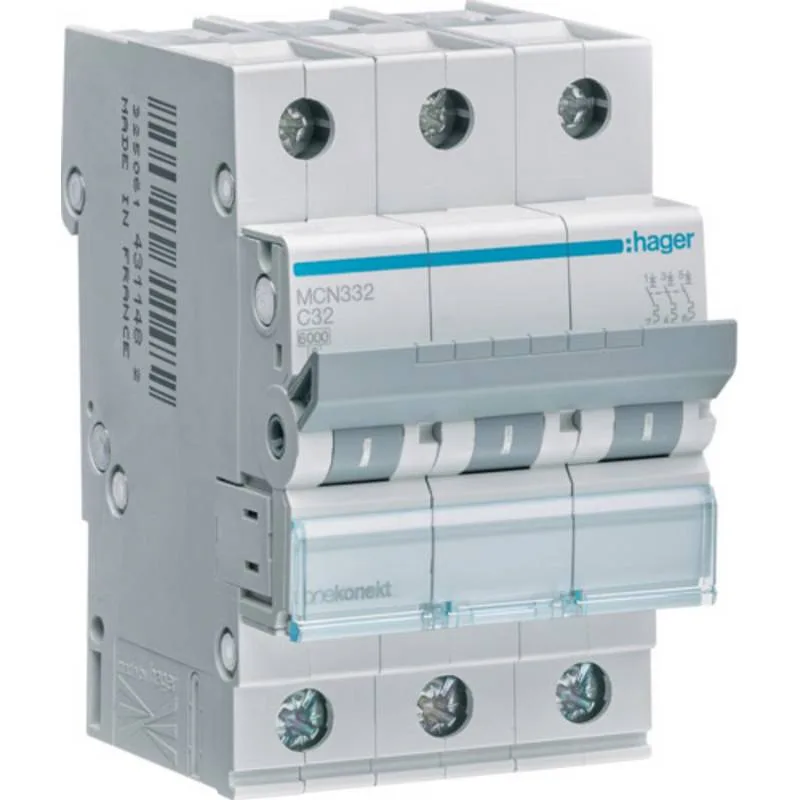

Hager	MZ-Reihe 3P	MCN332	Preis bei Conrad prüfen → *
ABB	System pro M compact S200 3P	S203-C32	Preis bei Conrad prüfen → *

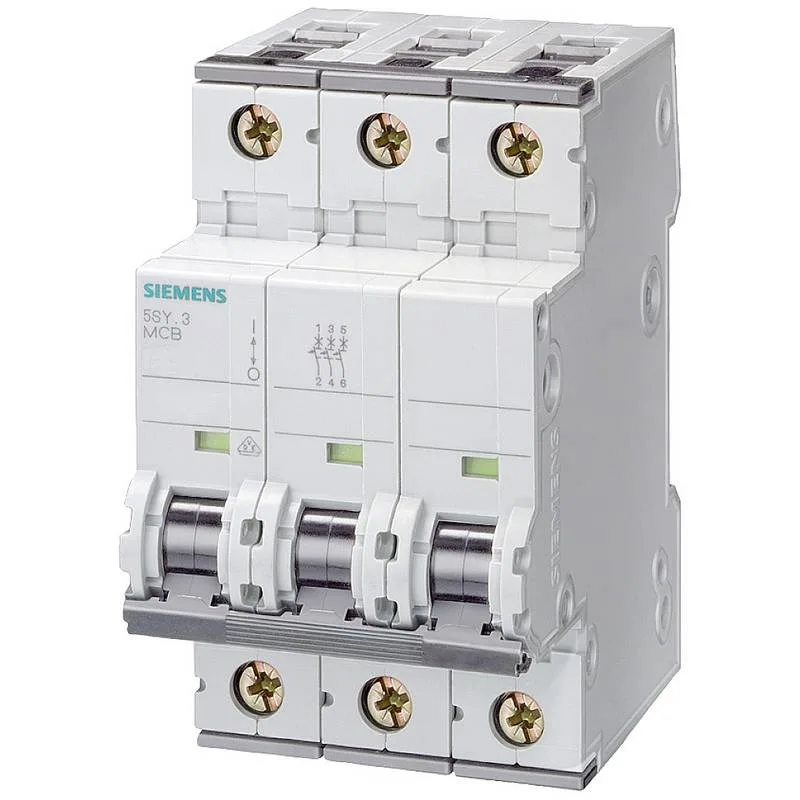

Siemens	5SY4 3P	5SY4332-7	Preis bei Conrad prüfen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Welcher Leitungsquerschnitt zu C32 3P?

C32 3P koordiniert nach DIN VDE 0100-430 typisch mit 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Wann C32 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 32 A also zwischen 160 und 320 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Lässt sich C32 3P selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C32 3P hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.
