Leitungsschutzschalter C 40 A 3-polig

Wo der C40 3P passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

40 A

Charakteristik: C
Polzahl: 3-polig
Schaltvermögen: 10 kA

Kurzantwort

C40 3P ist ein 3-poliger Leitungsschutzschalter mit 40 A Nennstrom und C-Charakteristik. Magnetische Auslösung im Bereich 5 bis 10×I_n (bei 40 A also 200 bis 400 A). Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430 · DIN VDE 0100-530

B40 oder C40? Unterschied im Vergleich

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt C40 3P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Hauptabsicherung Drehstrom-Unterverteilung 40 A	Typischer Einsatz	Über mehrere C16 3P / C25 3P-Endkreise selektiv — gemeinsamer Trennkontakt erleichtert Service der Sammelschiene.
Großer Drehstrommotor 15 kW Direktanlauf	Empfohlen	DOL-Anlaufprofil bleibt in der C-Auslösekennlinie; Drehfeld-synchrone Abschaltung schützt Wicklung im Fehlerfall.
Industrie-Klimasplit 22 kW Inverter	Empfohlen	Multi-Kompressor-Inverter mit hoher DC-Zwischenkreis-Kapazität — gangartig gekoppelt für synchrone Trennung.
Drehstrom-CEE 32 A	Ungeeignet	Die Steckvorrichtung ist für 32 A bemessen — ein 40-A-Schutzorgan begrenzt ihre Belastung nicht. Üblich: C32 3P.
Einphasiger Endkreis Wohnen	Ungeeignet	Komplett überdimensioniert und falsche Polzahl für 230-V-L+N-Architektur.
Großtransformator 50+ kVA Inrush	Ungeeignet	Trafo-Inrush > 10×I_n überschreitet C-Korridor — D40 3P oder NH-Sicherung gG verwenden.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	C
Nennstrom	40 A
Polzahl	3 polig
Bemessungsschaltvermögen	10 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	5 bis 10 × I_n (200 bis 400 A)
Übliche Querschnitte	10 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug

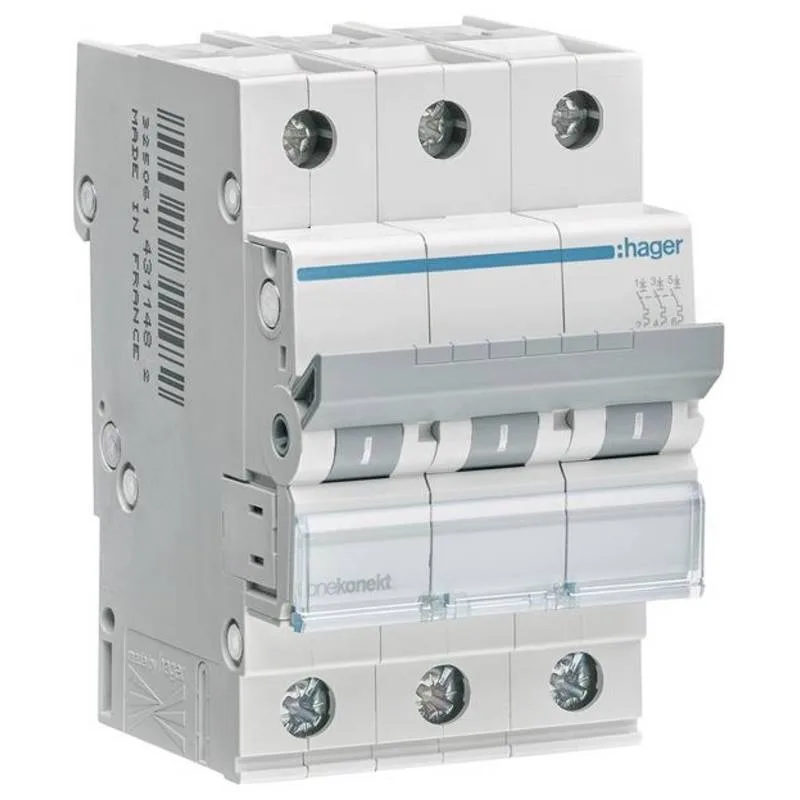

Hager	MZ-Reihe 3P	MCN340	Preis bei Conrad prüfen → *
ABB	System pro M compact S200 3P	S203-C40	nicht im Sortiment unserer Partner

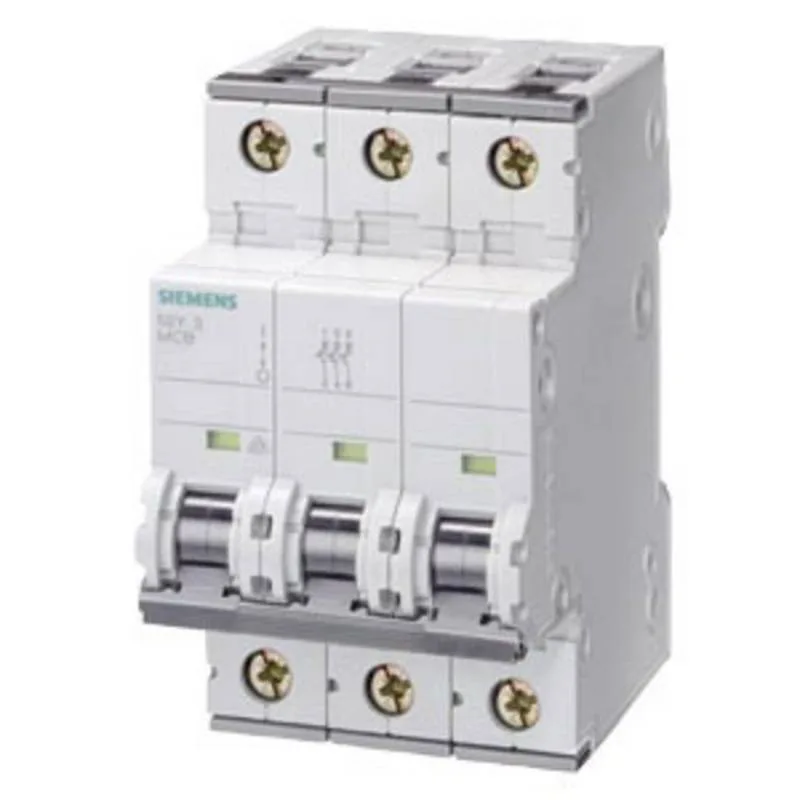

Siemens	5SY4 3P	5SY4340-7	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Warum 3-polig und nicht eine andere Polzahl?

3-polige Ausführung passt zur typischen Netzkonstellation: 1-polig in 230-V-Endkreisen mit gemeinsamem N, 2-polig wenn beide Pole getrennt geschaltet werden müssen, 4-polig im Drehstromnetz mit separat geführten N-Leitern. Der Wechsel auf eine andere Polzahl ist meist nicht ohne Anpassung der Verteilung möglich.

Lässt sich C40 3P selektiv staffeln?

Selektivität bedeutet, dass nur das Schutzgerät vor dem Fehler auslöst, alle anderen weiter Strom führen. Bei C40 3P hängt das vom nachgeschalteten Schutzelement ab — nachgeschaltete LS müssen mindestens zwei Stufen kleiner sein, oder es wird ein selektiv geprüfter Hauptleitungsschutzschalter eingesetzt.

Wann C40 statt einer anderen Charakteristik?

Die C-Charakteristik löst magnetisch im Bereich 5 bis 10×I_n aus, bei 40 A also zwischen 200 und 400 A. Typischer Einsatz: Lasten mit moderaten Einschaltströmen wie Motoren, Pumpen und Netzteile. Bei deutlich höheren Einschaltströmen (Trafos, große Motoren) oder empfindlichen Halbleiterlasten passt eine andere Charakteristik — die Anwendungsmatrix oben ordnet die konkreten Fälle ein.

Welche Normen regeln C40 3P?

Gerätenorm: DIN EN 60898-1 — sie legt fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnormen: DIN VDE 0100-430, DIN VDE 0100-530 — sie regeln Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
